Ideaal voor kleinere hoeveelheden zaad die niet gemengd kunnen worden.
Installaties & producten
Individuele droogkisten
Nauwkeurig drogen van individuele kisten

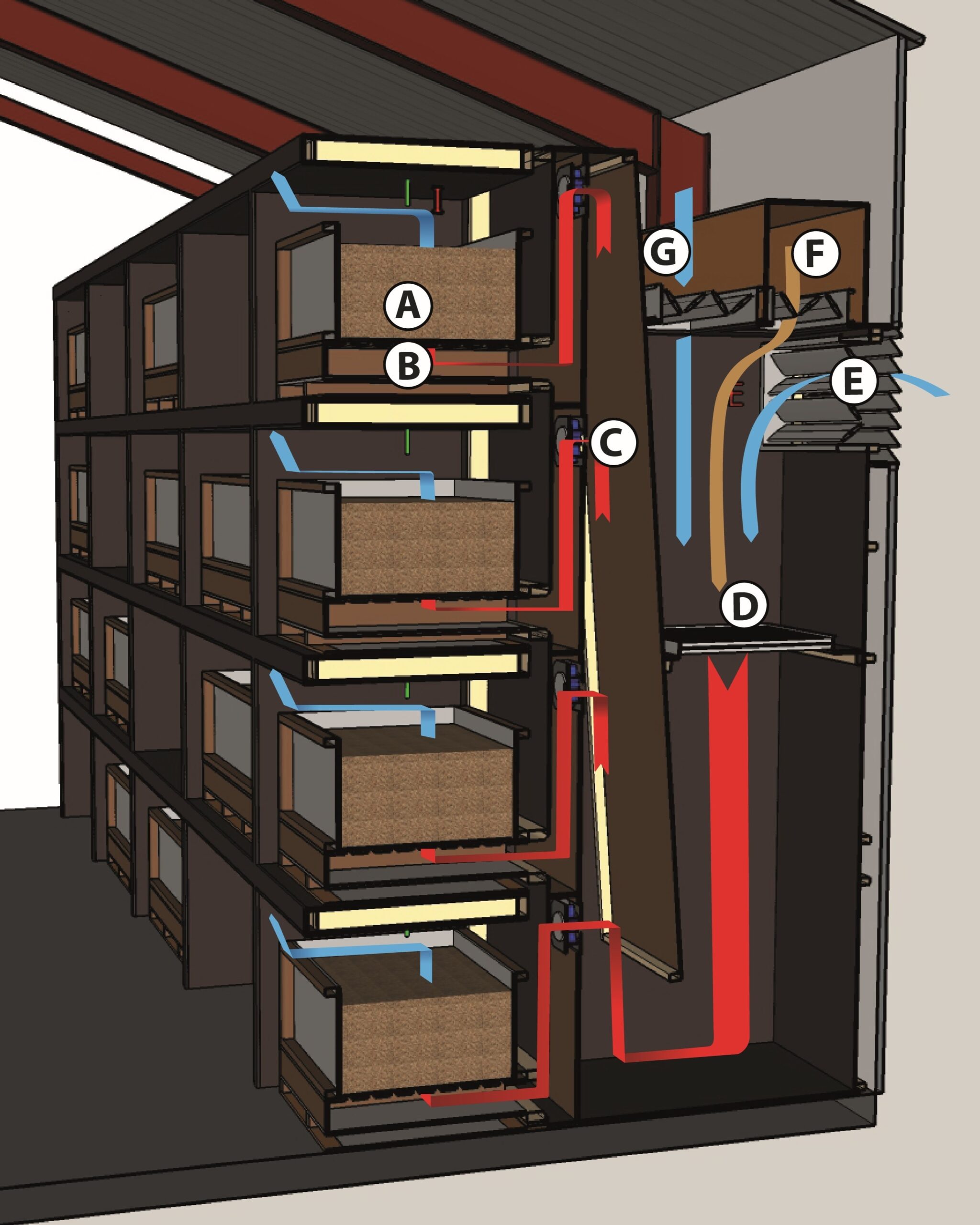

Elke kist wordt individueel gedroogd tot het gewenste vochtgehalte van het zaad. Een sensor hangt boven de kist om alleen de gemengde uitgaande lucht te meten.

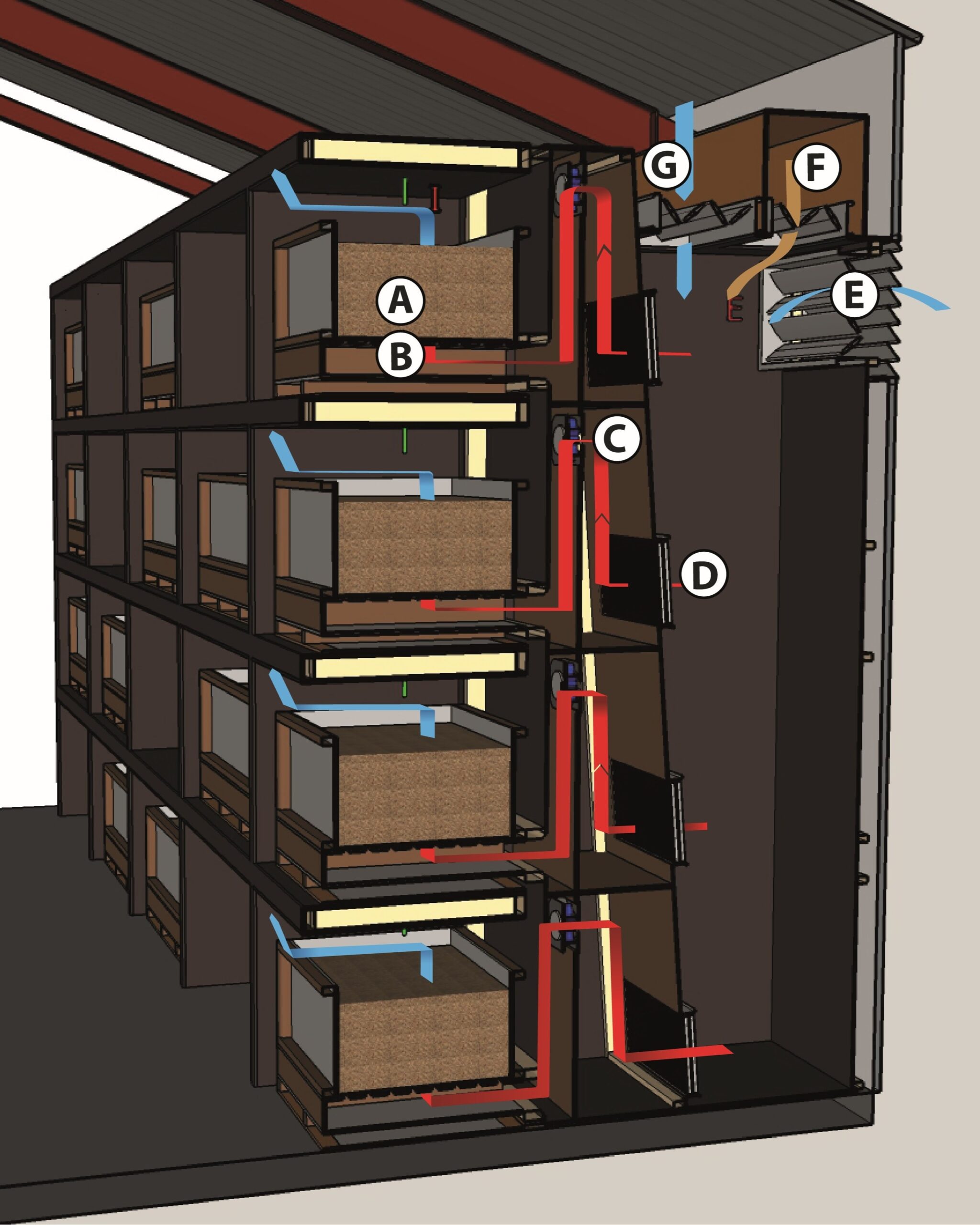

1
Kist met zaad
2
Inlaatpallet
3
Hogedrukventilator per kist
4
Radiatorverwarming met warm water
5
Klep voor inlaat van buitenlucht
6
Luchtkanaal en luik voor de toevoer van gedehydrateerde lucht
7
Klep voor inlaatlucht (recycling)
1
Kist met zaad
2
Inlaatpallet
3
Hogedrukventilator per kist
4
Radiatorverwarming met warm water
5
Klep voor inlaat van buitenlucht
6
Luchtkanaal en luik voor de toevoer van gedehydrateerde lucht
7
Klep voor inlaatlucht (recycling)
Proces:
De kist wordt geplaatst en de ventilator start automatisch. De ventilator blijft versnellen totdat de gewenste luchtstroom, zoals ingesteld voor deze kist, is bereikt. Het drogen begint door buitenlucht aan te zuigen.
Wanneer het zaad begint te drogen en de buitenlucht niet meer droog genoeg is, mengt de gedroogde lucht zich automatisch met de buitenlucht totdat de gewenste AH, zoals geprogrammeerd, is bereikt. Wanneer de lucht uit het zaad droger wordt dan de buitenlucht, wordt automatisch drogere binnen lucht afgezogen.
Het drogen gaat door totdat de lucht uit het zaad de AH heeft bereikt, die hoort bij het evenwichtsvochtgehalte van het zaad. Op dat moment sluit de schuif langzaam. Wanneer de schuif gesloten is, is het zaad in deze kist droog.

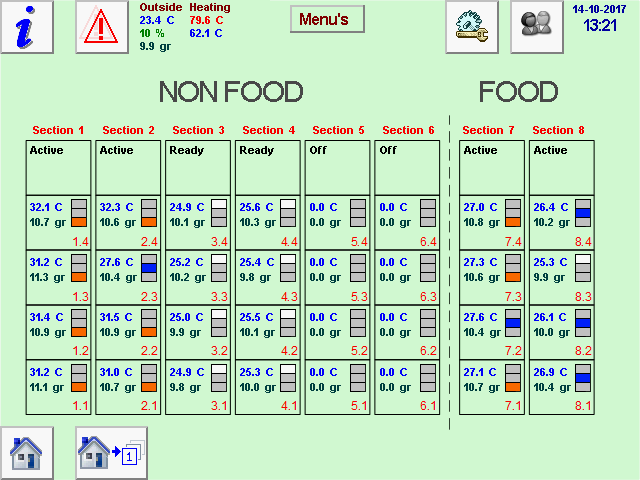

ABC overzicht kistplaatsen
Hier ziet u een voorbeeld van ABC-software voor een installatie waarbij elke kist individueel gedroogd kan worden. De installatie bestaat uit acht secties met vier kisten. Er wordt een pictogram voor een kist weergegeven, met informatie over de luchtkwaliteit, de absolute vochtigheid en de temperatuur van het product.
Voor een optimale droging wordt de aangezogen verse lucht gemengd met gedroogde lucht. Per sectie is één luchtklep geïnstalleerd om de juiste hoeveelheid gedroogde lucht aan te voeren. Zwart betekent gesloten, groen betekent open.
Per kist staat de droogstatus aangegeven; oranje (drogen), blauw (nadrogen) en wit (afgerond).

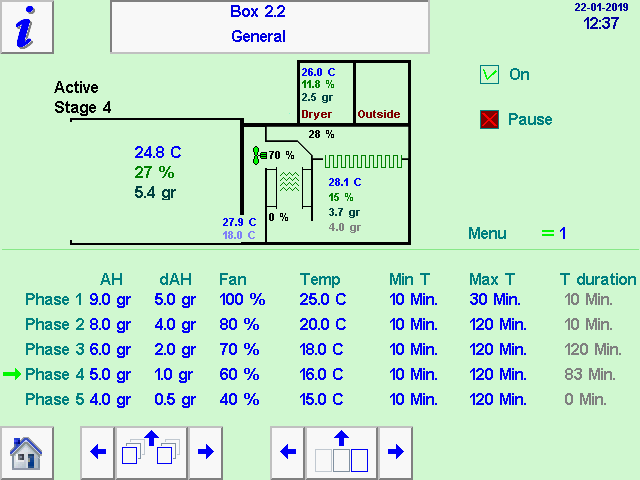

ABC gedetailleerde info kistplaats
Wanneer u op het gekozen pictogram klikt, wordt gedetailleerde informatie over het specifieke vak geopend.
Schematische tekening van de plaats voor een kist, met geïnstalleerde apparatuur.
Het meten en regelen van de waarden van de ingaande lucht en de lucht uit het product.
Instellingen per individuele kist; per fase van de gewenste luchtvochtigheid, temperatuur, minimale en maximale droogtijd.

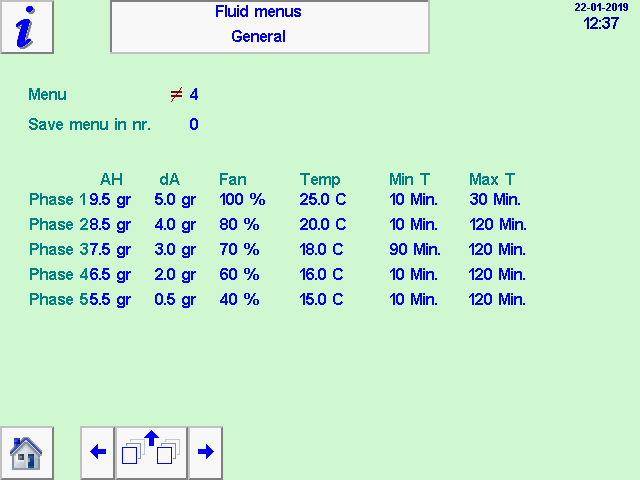

ABC fluïde droogmenu
Om het gebruik van de installatie te vereenvoudigen, beschikt de ABC-processor over een functie waarmee vooraf instellingen (menu’s) kunnen worden vastgelegd.
Deze menu’s worden per installatie op maat gemaakt, elk met specifieke software. Elk samengesteld menu wordt opgeslagen onder een uniek nummer.
Elke plek voor een vakje kan nu eenvoudig worden opgeroepen en het gewenste menu (dat bij die zadensoort hoort) worden geactiveerd.
Zo kunnen per zaadtype de gewenste waarden worden ingesteld.

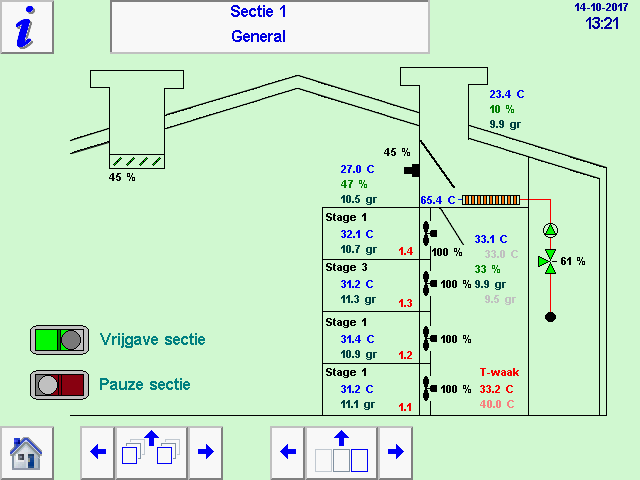

ABC zijaanzicht info droogsectie

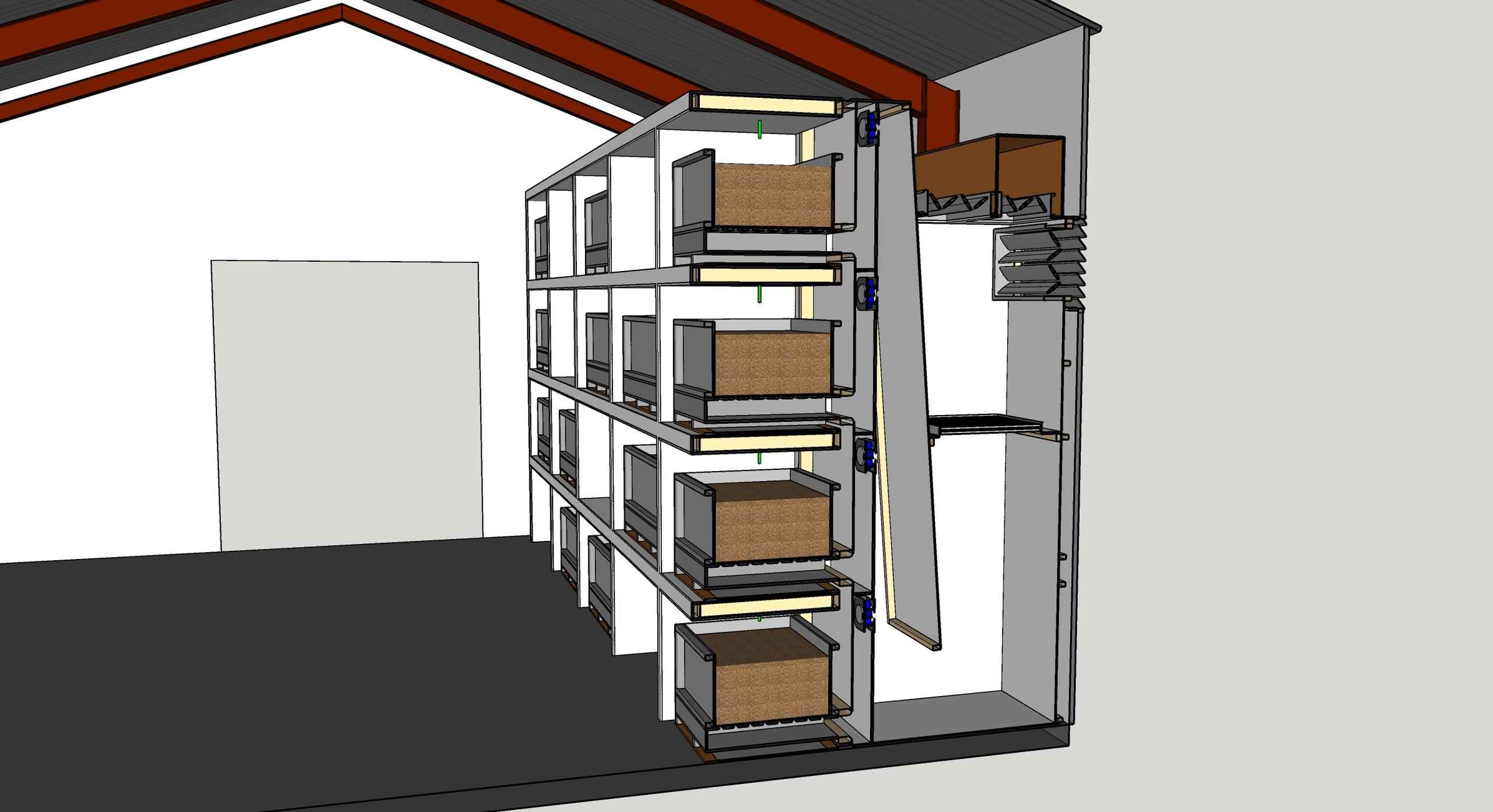

Hier ziet u een dwarsdoorsnede die een duidelijk informatief beeld geeft van het proces.
Bij deze installatie wordt binnen- of buitenlucht via het dak aangezogen (geen gedroogde lucht). De lucht wordt verwarmd door een warmwaterradiator. Deze temperatuur is gelijk voor alle kisten in de sectie.
Op de onderliggende instellingenpagina’s kunt u diverse algemene instellingen voor deze sectie maken.
Door op de droogplaats in het overzicht of in de dwarsdoorsnede te klikken, wordt de pagina met de instellingen voor de specifieke droogplaats geopend.
Flexibele oplossingen op maat van uw interne logistiek
Benut de beschikbare ruimte optimaal met onze modulaire droogoplossingen op maat
Wanneer u op zoek bent naar manieren om uw industriële ruimtes zo efficiënt mogelijk te benutten, is het vaak een goede optie om ruimte te besparen in drooginstallaties. Bovendien is het belangrijk om de zaden in elke kist goed te drogen met voldoende lucht. Waarschijnlijk wilt u de bestaande droogkisten blijven gebruiken.
Agratechniek heeft de mogelijkheid om aan al deze behoeften te voldoen;

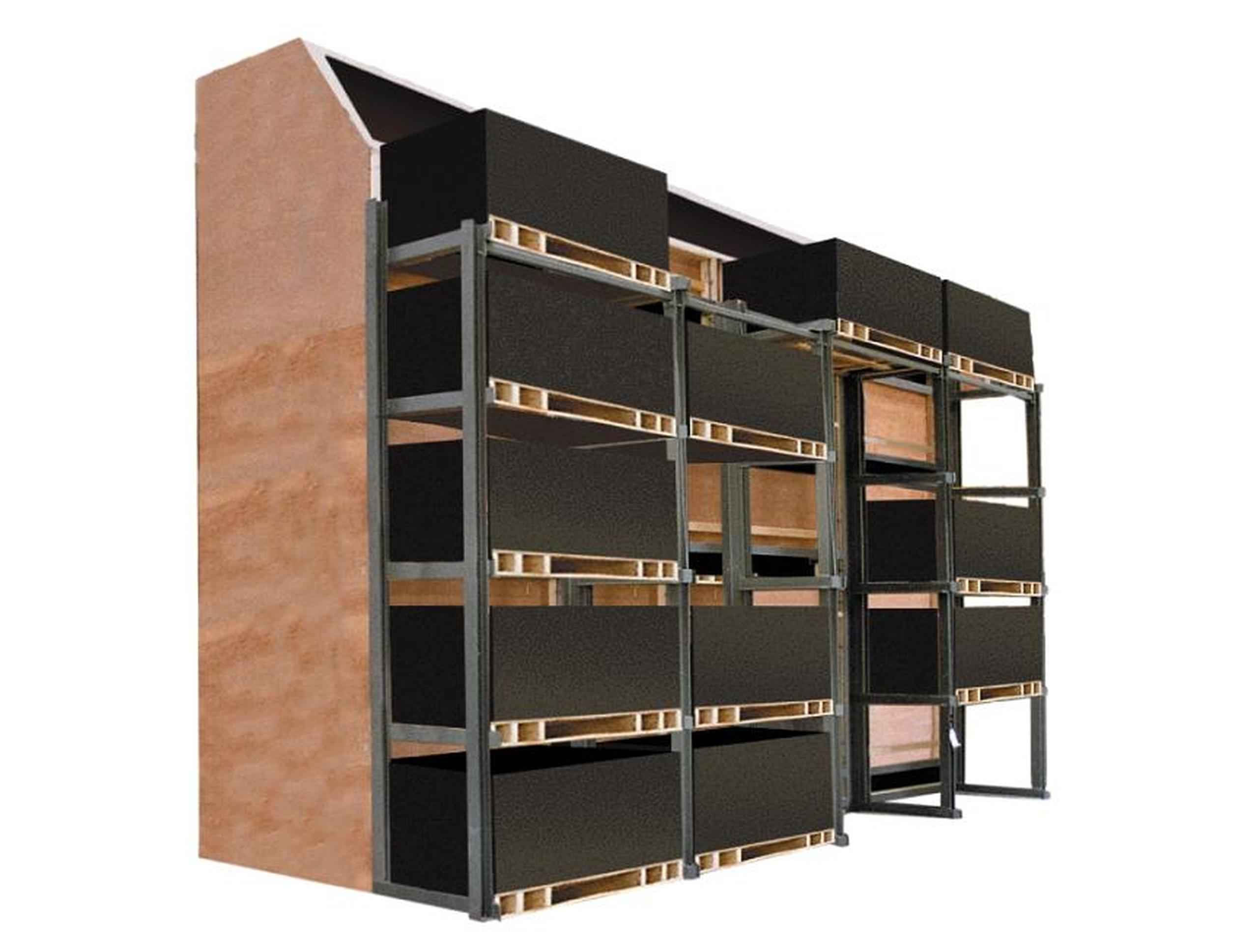

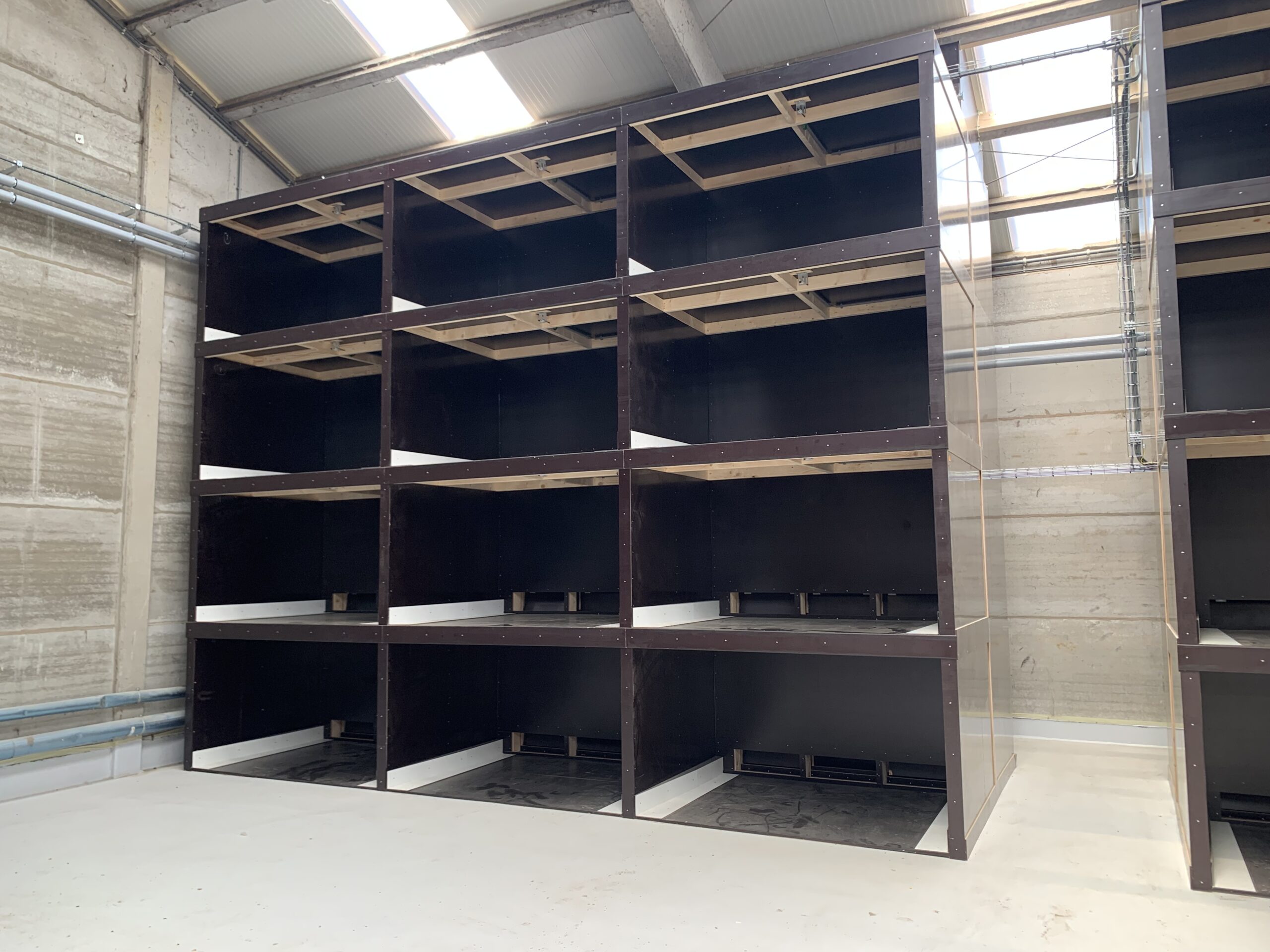

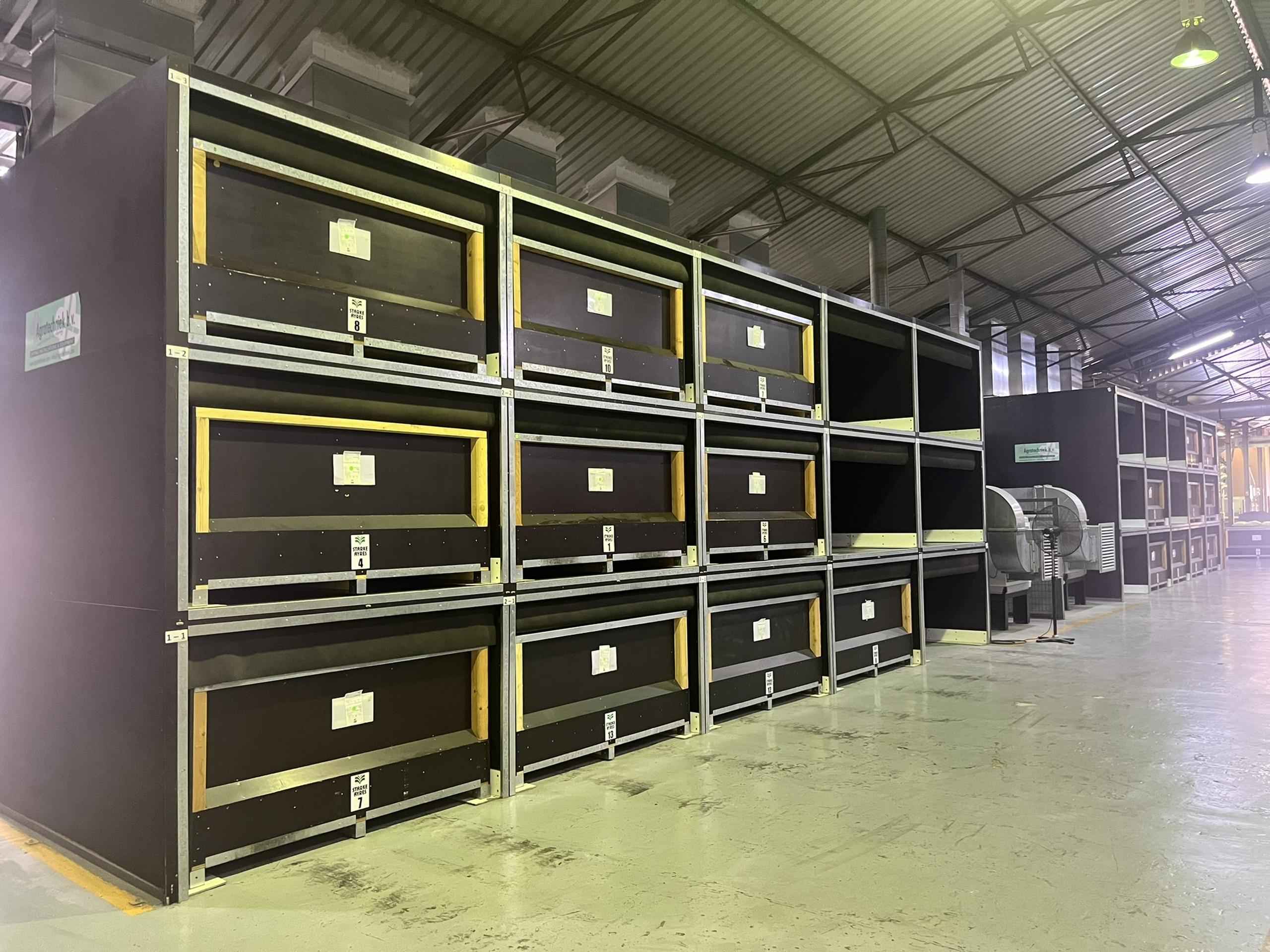

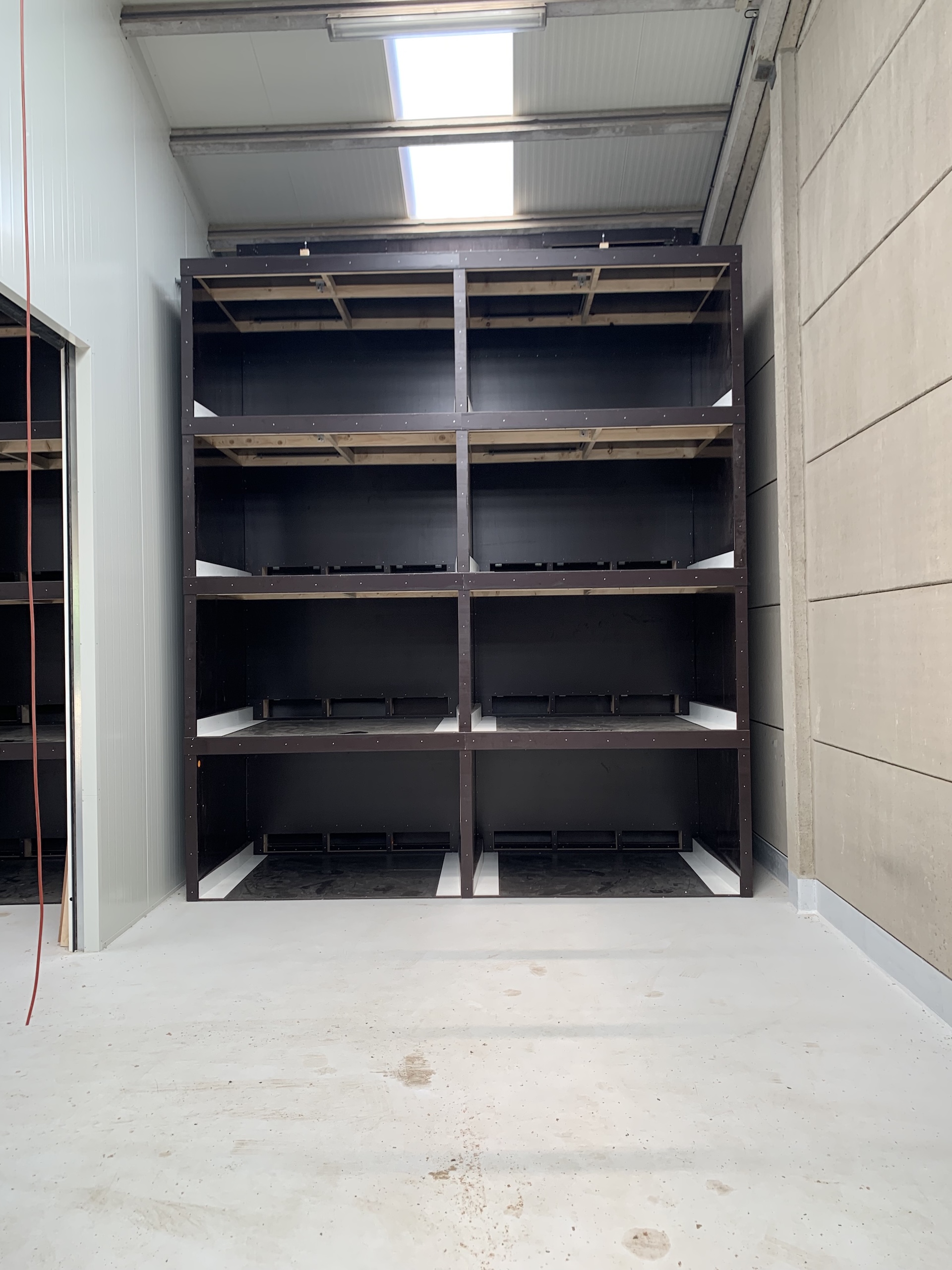

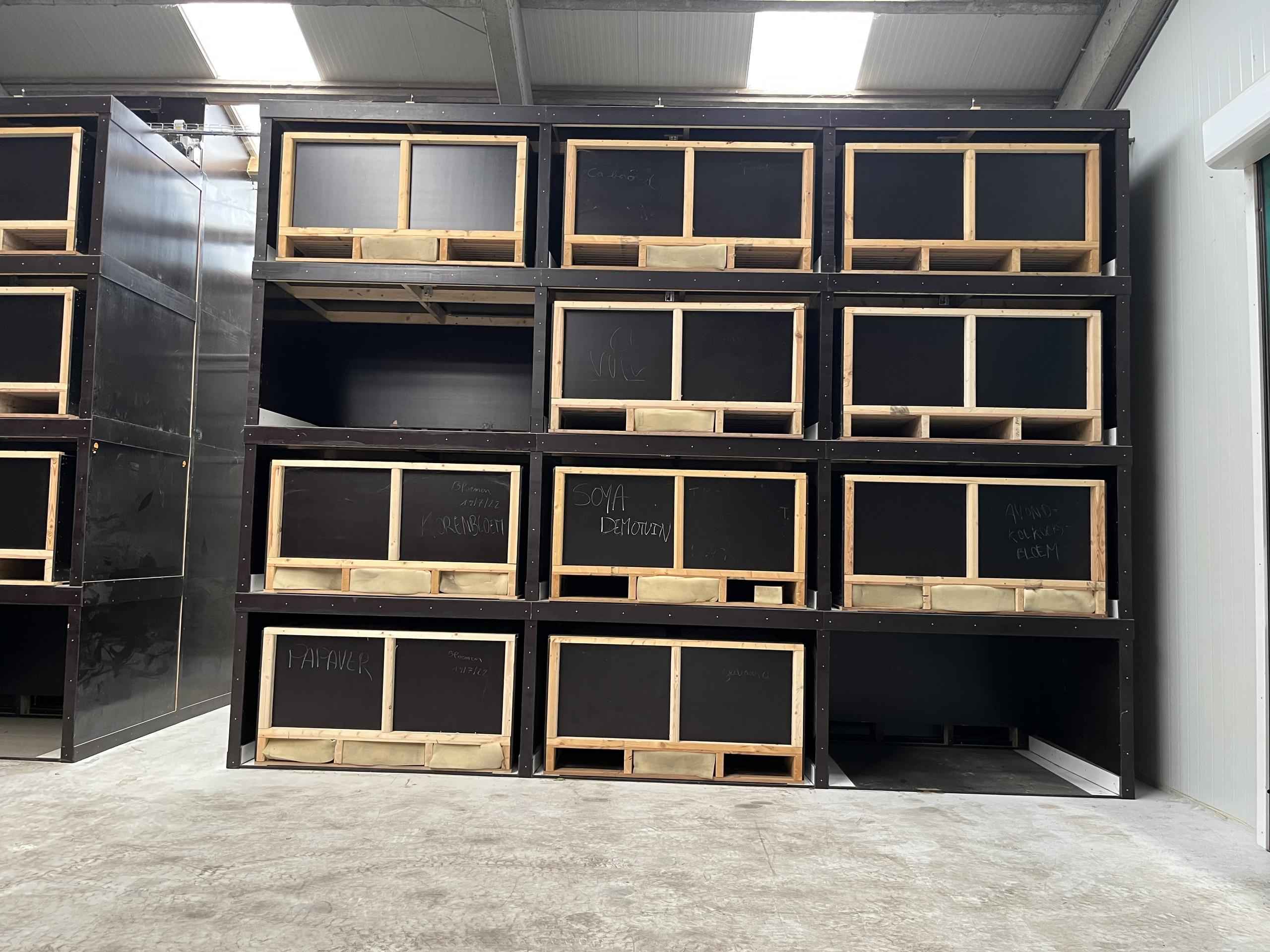

- De kisten kunnen in stapels van 3, 4 of 5 op elkaar worden geplaatst in een drooginstallatie.

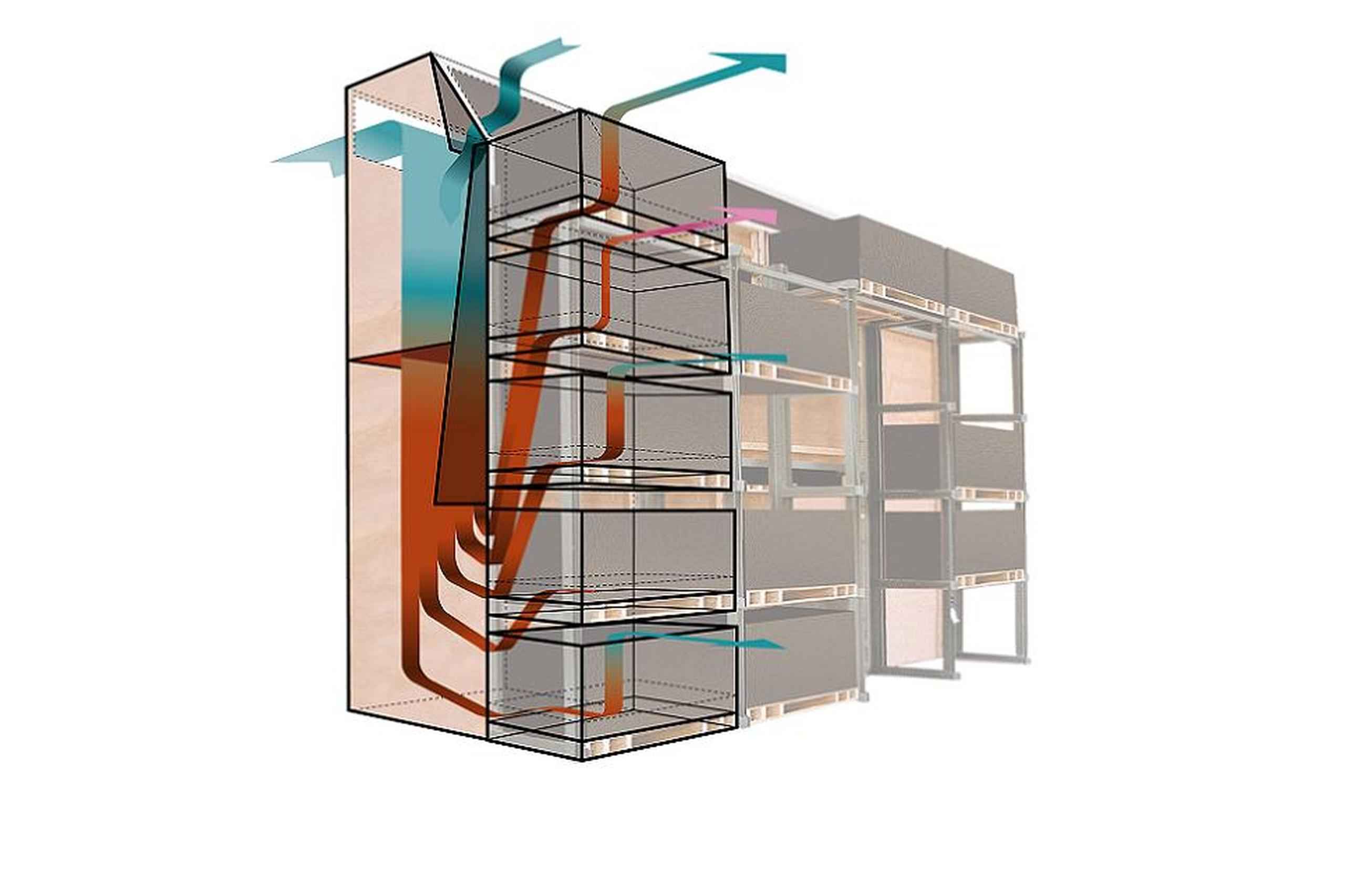

- Onder elke kist bevindt zich een plenum, dat met behulp van 1 of 2 kleine hogedrukventilatoren lucht door de kist blaast. Dit zorgt ervoor dat er voldoende lucht door elke kist wordt geblazen.
- De drooginstallatie wordt op klantspecificatie gemaakt, d.w.z. afgestemd op de afmetingen van uw eigen kisten. U kunt uw eigen kisten dus gewoon blijven gebruiken.

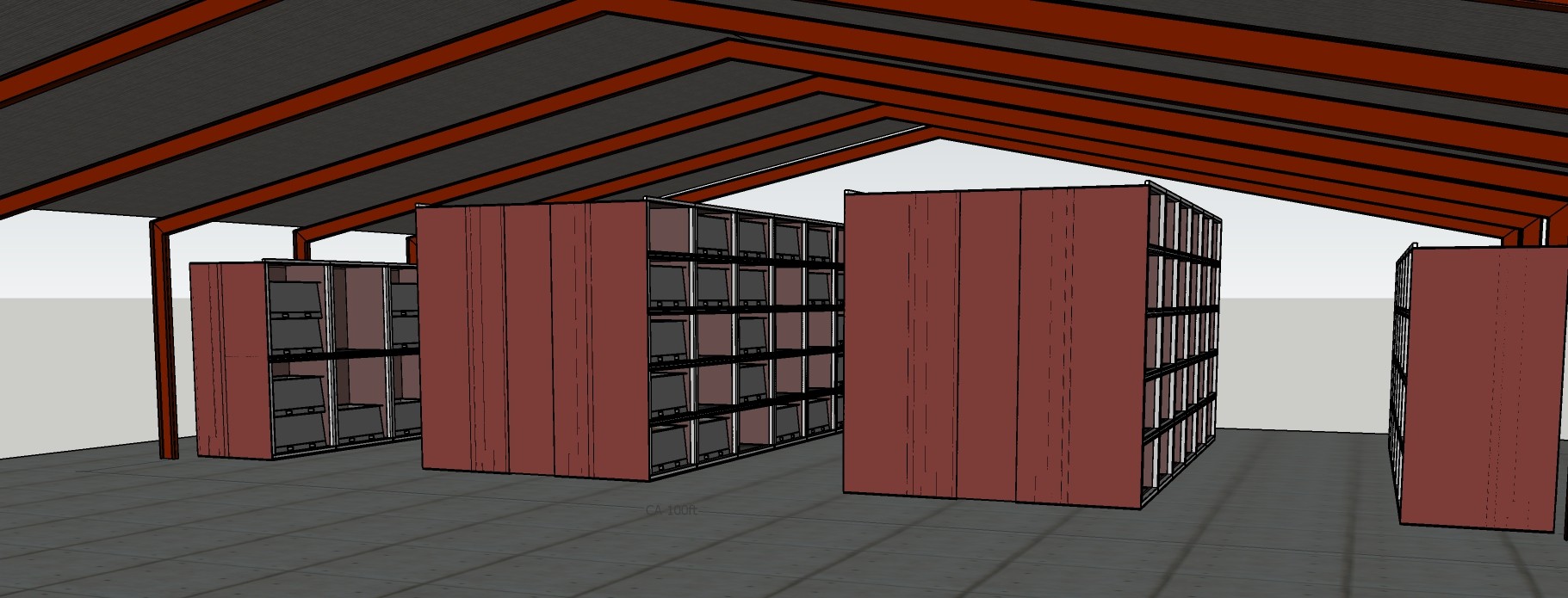

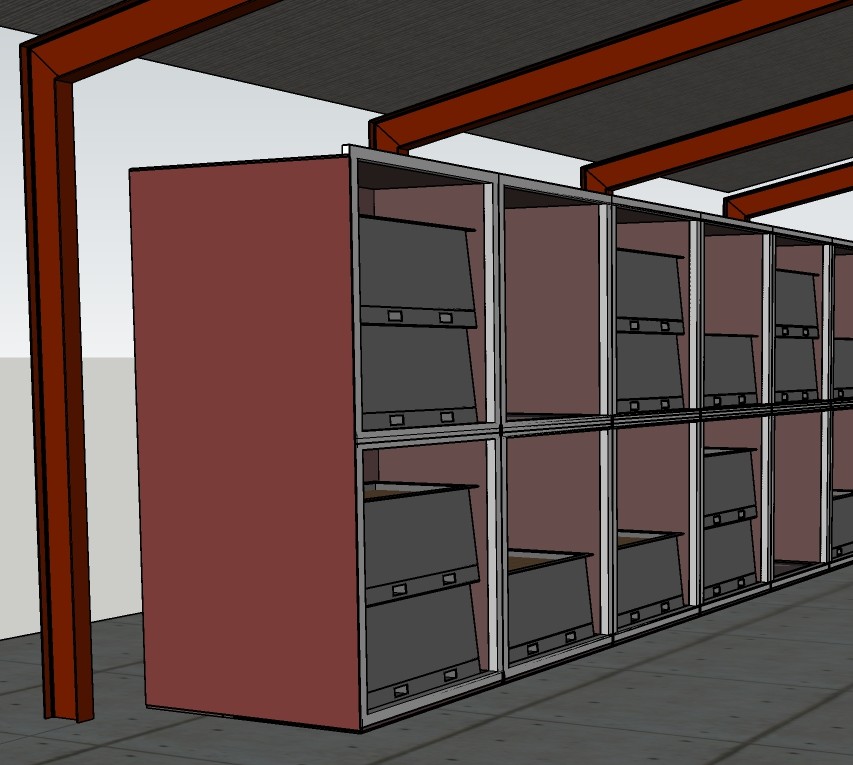

Optimaal gebruik beschikbare ruimte
In een gebouw met een oppervlakte van ca. 10×10 m en 6 m hoog, is het met deze optie mogelijk om 40 kisten individueel te drogen.
De kisten worden in stapels van 5 op elkaar geplaatst en er is voldoende ruimte voor een heftruck. Zo benut u uw bedrijfsruimte voor 80% beter.

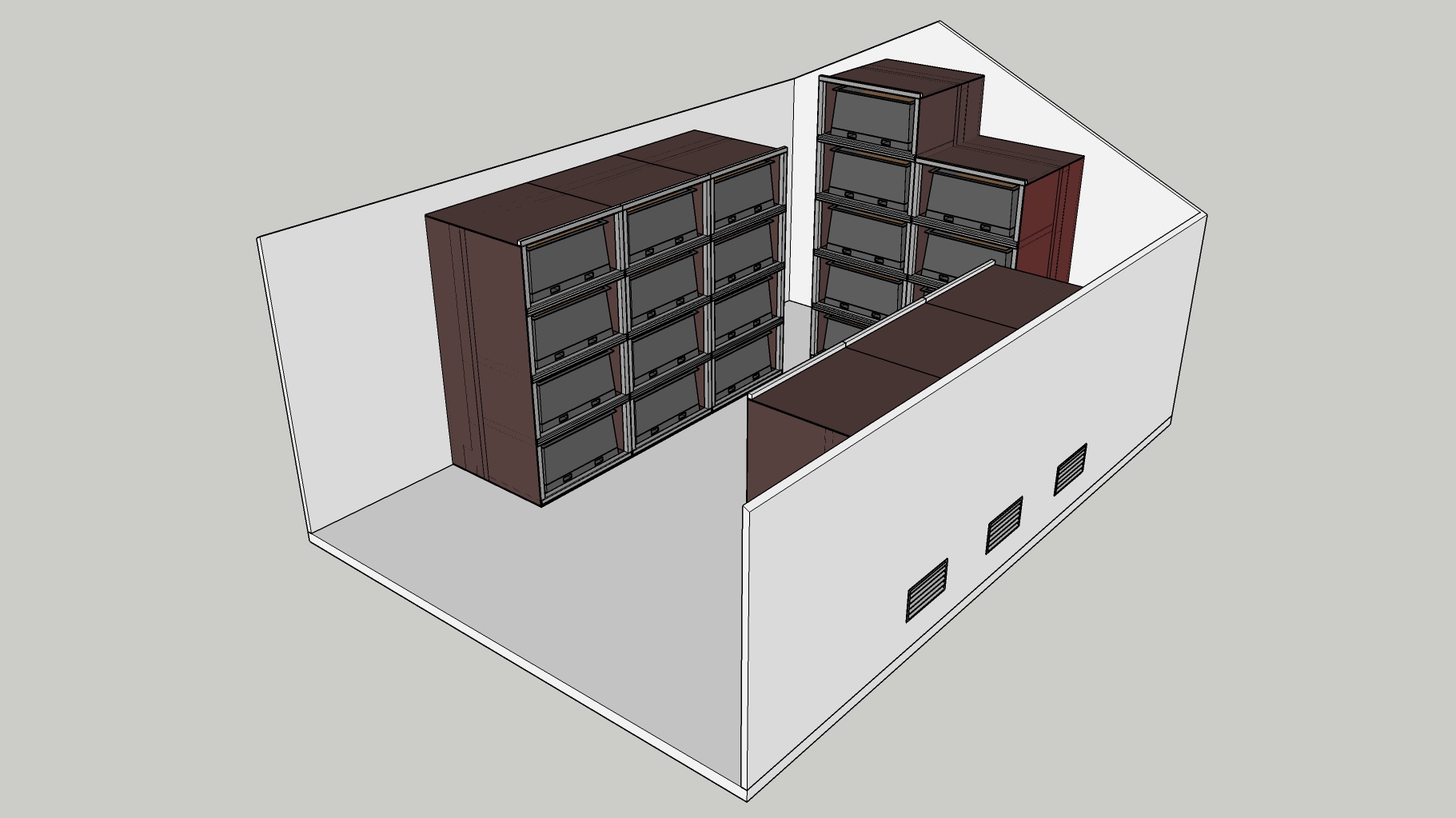

Uitgebreide opstelling
Met een andere opstelling en een zijwand van 5 meter hoog kunnen minimaal 160 kisten tegelijkertijd worden gedroogd, in een ruimte van ca. 30 x 13,50 meter.

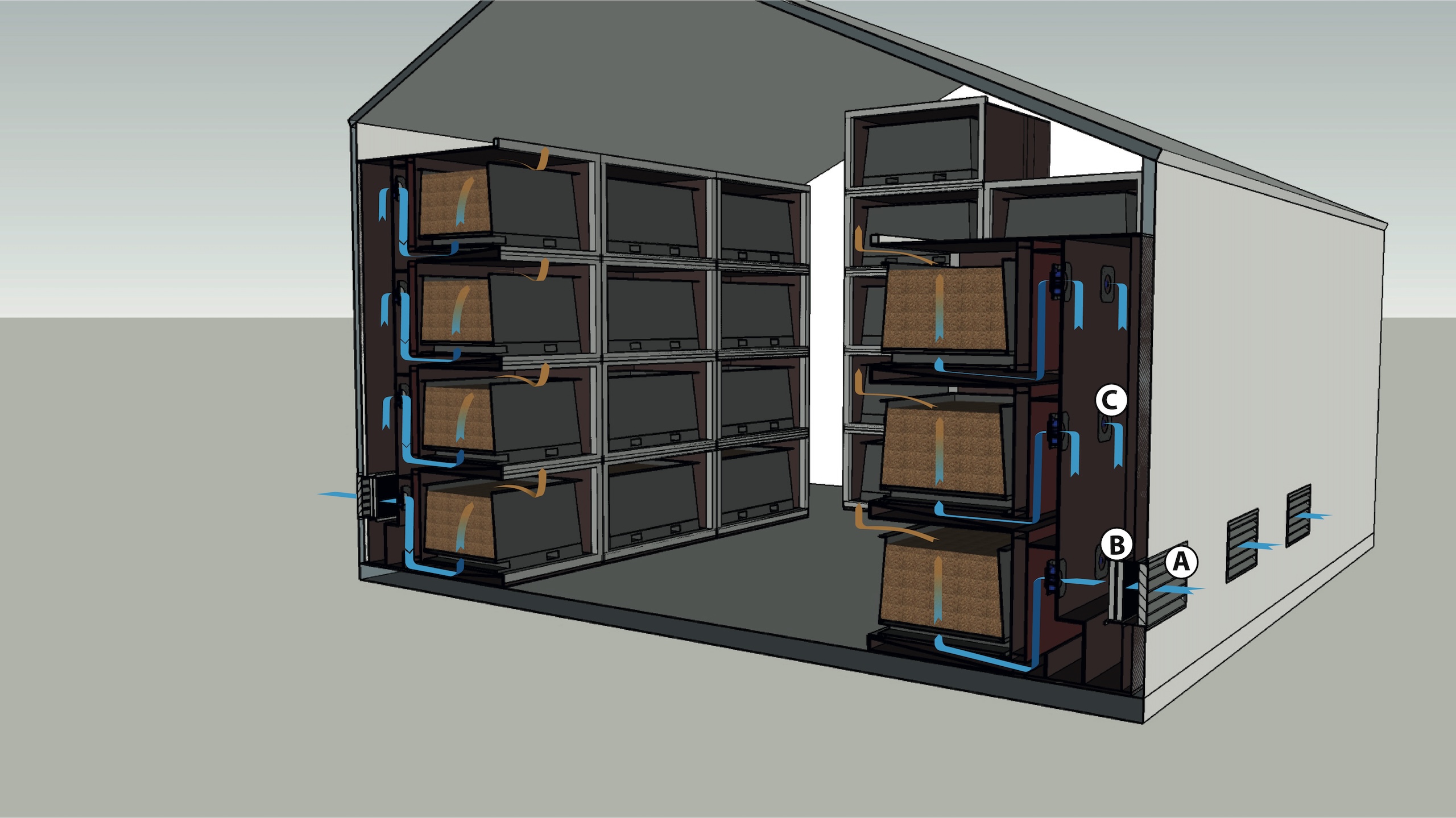

Aan de zijwand wordt de droge lucht aan de achterzijde aangezogen. Bij een centrale opstelling wordt de lucht via een centrale schacht uit de kopwand aangezogen.

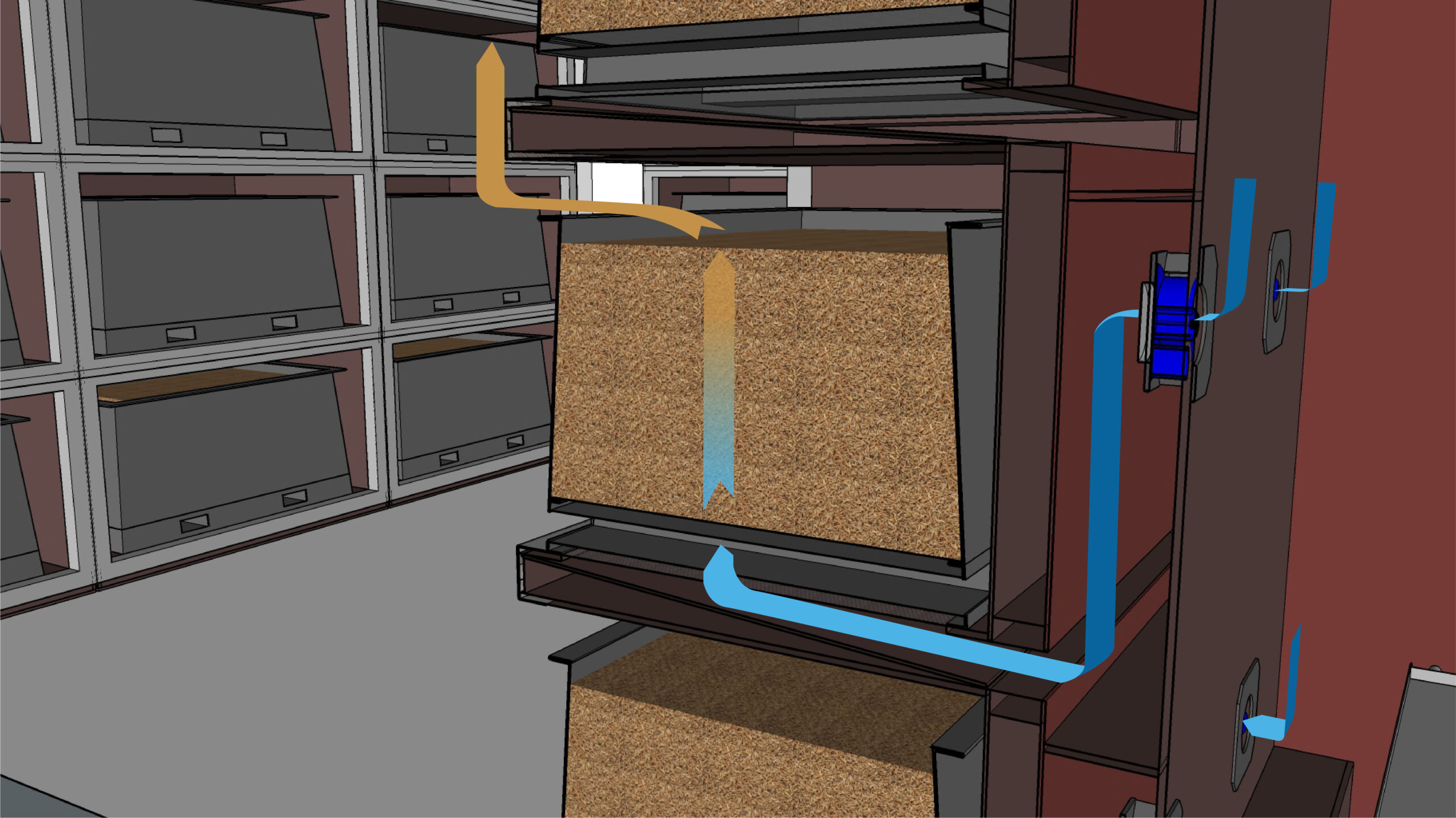

Kistplaats met luchtstroom
Elke kist is uitgerust met 2 hoge druk radiaal ventilatoren.
Dankzij de hoge efficiëntie van deze ventilatoren kunnen met een vermogen van 10 kW 30 kisten tegelijkertijd worden gedroogd.
De luchthoeveelheid bedraagt dan 60.000 m³/u bij 300 Pa.
De lucht stroomt moeilijker door een volle kist dan door een halfvolle kist. Hetzelfde geldt voor een vochtige kist en een kist met fijne zaden. Dit kan grote gevolgen hebben voor een standaard drooginstallatie met 1 ventilator. Een volle kist met vochtige en fijne zaden stroomt vrijwel niet door, wanneer deze naast kisten met drogere en/of grovere zaden staat. En dit is vooral het geval wanneer er halfvolle kisten tussen die kisten staan.
Omdat elke kist in deze specifieke drooginstallatie over eigen ventilatoren beschikt, wordt elke kist individueel en moeiteloos gedroogd. Andere kisten hebben geen invloed meer. Elke kist kan worden geplaatst wanneer dat op dat moment wenselijk is.
Afgestemd op uw wensen
De installatie wordt afgestemd op uw wensen. We houden rekening met de grootte van uw kisten en de beschikbare hoogte, de interne logistiek en mogelijke uitbreidingen in de toekomst.
Wanneer het droogproces plaatsvindt met ‘dubbele kisten’ (droger en vochtige kist), wordt de installatie indien nodig aangepast. De kisten worden efficiënter herstapeld doordat de bovenste droogkist direct in de lege ruimte eronder of erboven kan worden geplaatst.
Samenvattend
Maximale droogvolume op minimale grond oppervlakte
Bij grotere hoeveelheden zaden wordt principe van drogen met gestapelde kisten toegepast. Bijvoorbeeld na een nat behandeling van de zaden of bijvoorbeeld na het dorsen. Ook planten worden dikwijls in kisten gedroogd.
Het zijn vaak houten kisten waarbij de bodem van gaas is uitgevoerd. Kisten voor een droogsysteem zijn naast hout ook leverbaar in staal of RVS. Om zaadvermenging te voorkomen is de binnenzijde van elke kist afgewerkt. In deze kisten kunnen de zaden ook worden bewaard.
Geconditioneerd drogen geschiedt met gedroogde lucht. Daarom worden de kisten in een geïsoleerde ruimte geplaatst.
Bij drogen in een hal wordt (opgewarmde) lucht uit de omgeving van onderaf door het product in de kist geventileerd.
Optimale beluchting zorgt voor een gelijkmatige droging. Daarom wordt altijd gebruik gemaakt van een luchtverdeelsysteem.
Humidification
Met deze installatie kan je ook bevochtigen
Door elke installatie te voorzien van de benodigde sensoren houdt u grip op de luchtvochtigheid en de temperatuur van zowel inkomende als uitgaande luchtstromen. Zo heeft u inzicht in elke fase van het droogproces.
Alle informatie wordt doorgestuurd naar de ABC Controller waar alle data samenkomt.
Alle essentiële informatie: overzichtelijk gebaseerd op werkelijke indelingOpgewarmde lucht
Duurzaam drogen met opgewarmde lucht
De lucht past zich aan tijdens de fases van het droogproces. Bij de Agratechniek Droog Methode onderscheiden we 3 fases om optimaal te drogen om energie te besparen.
Gedroogde lucht
Optimaal drogen
De lucht past zich aan tijdens de fases van het droogproces. Bij de Agratechniek Droog Methode onderscheiden we 3 fases om optimaal te drogen om energie te besparen.
