Geautomatiseerde, efficiënte distributie van droge lucht tussen cellen voor optimale droging.
Installaties & producten

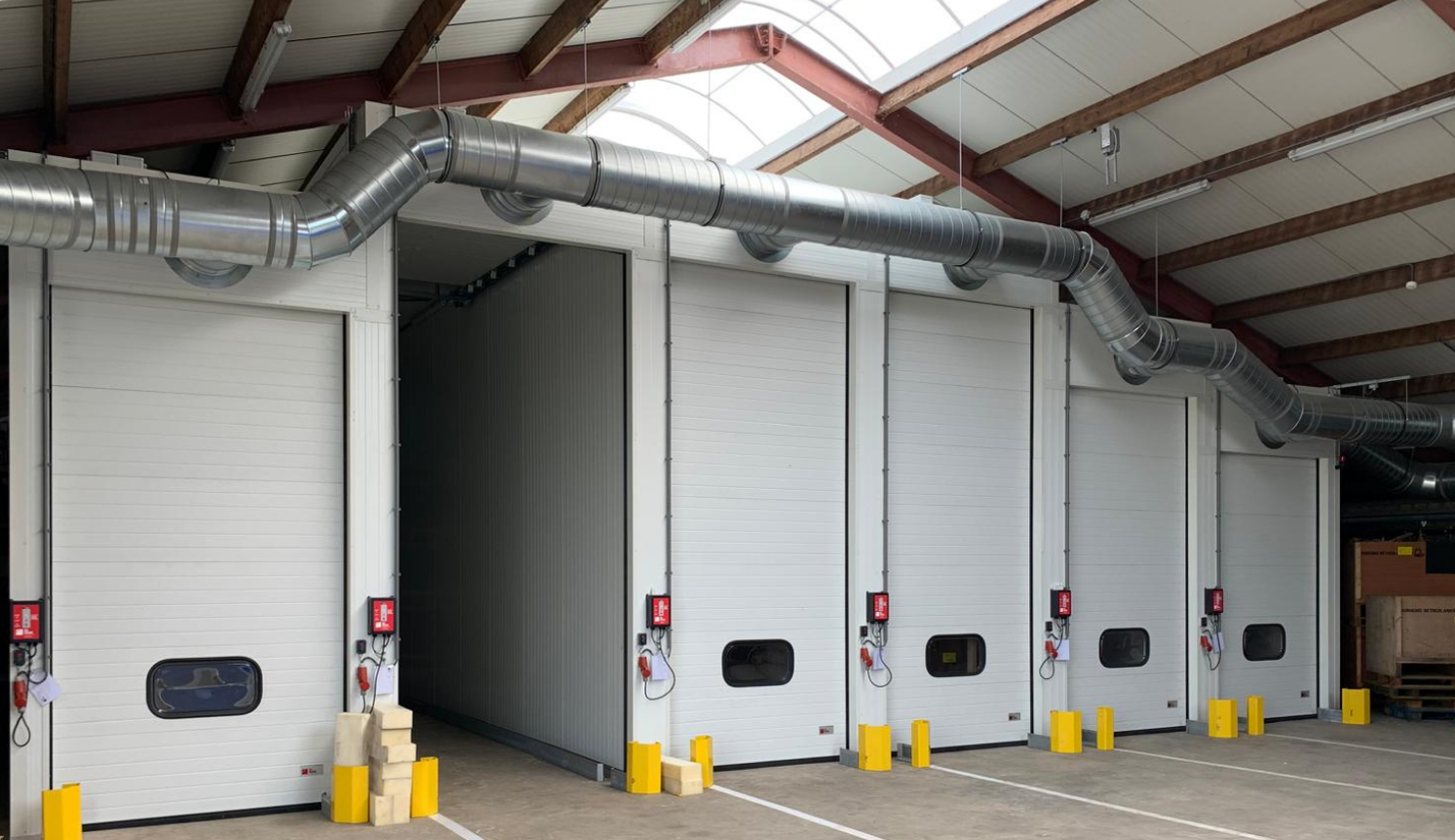

Hybride luchtdroging in cellen
Gedroogde lucht, op de juiste plaats en juiste tijd

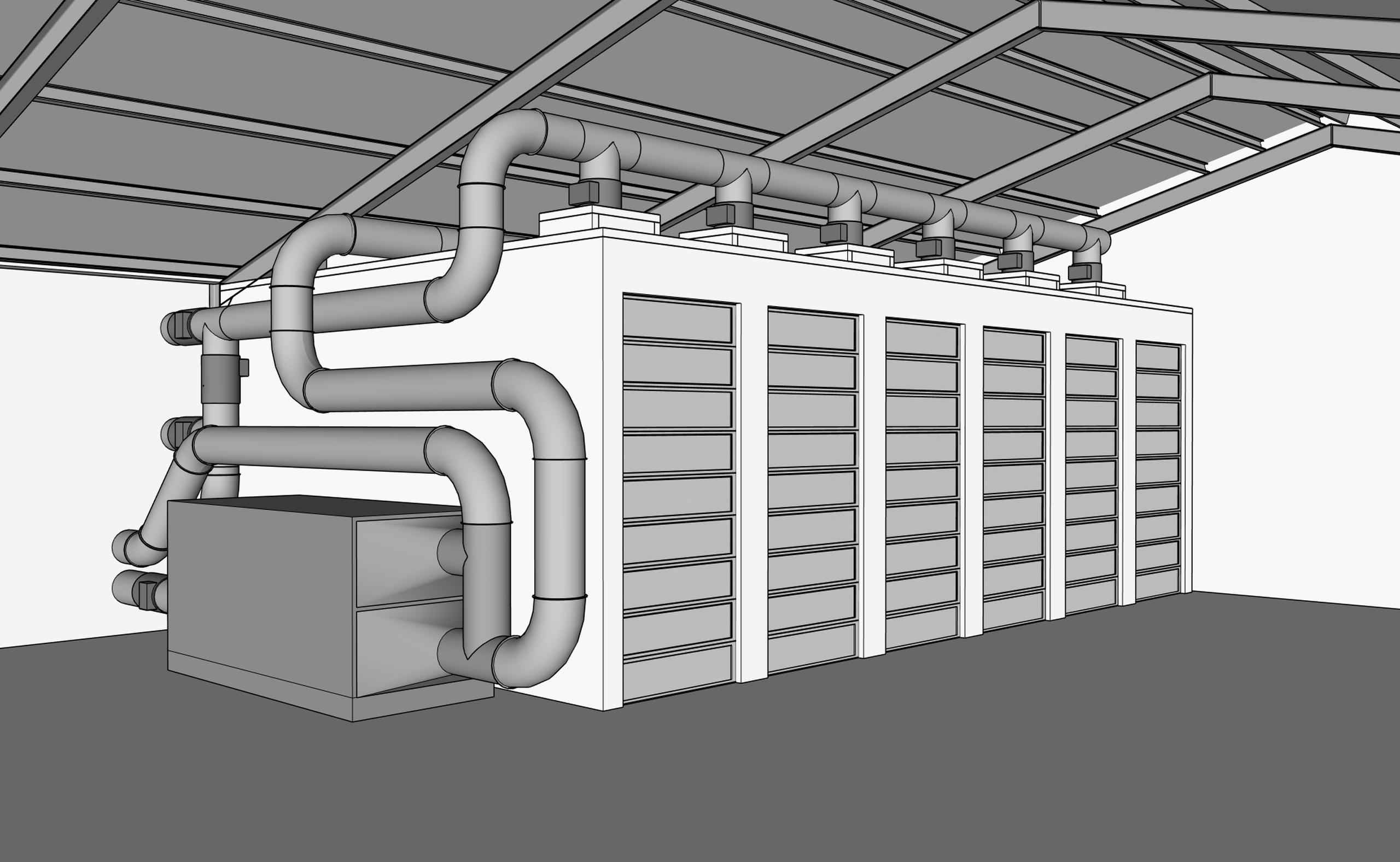

Met een centrale hybride luchtdroger kan het zaad optimaal en volledig gecontroleerd worden gedroogd in een gesloten cel. Per cel of ruimte kan de juiste hoeveelheid gedroogde lucht worden ingeblazen. Zo wordt het
gewenste vochtgehalte in de cel bereikt. Het gewenste vochtgehalte is per cel instelbaar en kan (indien gewenst) in 5 afzonderlijke fasen tijdens het droogproces worden verlaagd.
De luchtdroger kan buitenlucht aanzuigen of lucht uit de cel recirculeren (retourlucht). Wanneer het absolute vochtgehalte (AV, g water per kg lucht) van de lucht in de cel hoger is dan de buitenlucht, zuigt de droger lucht van buiten aan. De vochtige lucht in de cel wordt naar buiten afgevoerd.
Wanneer de lucht in de cel droger is dan de buitenlucht, zuigt de luchtdroger deze drogere lucht aan en droogt de lucht verder.
De ABC-regeling stuurt de luchtdroger en de klepsecties voor het droogproces aan. Gedroogde lucht wordt continu in de cel met de meeste vochtigheid geblazen (mits het gewenste vochtgehalte daar nog niet is bereikt). Een cel kan ook worden aangewezen voor prioriteitsdroging.
Door voldoende gedroogde lucht in een cel te blazen, wordt de vochtige lucht in de cel binnen enkele minuten ververst. De gedroogde lucht wordt via het luchtverdeelsysteem aangezogen en door de kisten geblazen.
Deze droge lucht neemt snel veel extra vocht op. Door de continue aanvoer van gedroogde lucht zal de AH van de lucht afkomstig van het zaadje (met plant) en de lucht in de cel snel afnemen. Er is dan minder gedroogde lucht nodig om het vocht in deze cel op te nemen en geleidelijk wordt er meer lucht naar de volgende vochtige cel geblazen.
Op deze manier wordt elke cel gedroogd tot het gewenste vochtgehalte (van de droogfase) en wordt de hybride luchtdroger optimaal benut.
De ABC-regeling stuurt de luchtdroger en de klepsecties voor het droogproces aan. Gedroogde lucht wordt continu in de cel met de meeste vochtigheid geblazen (mits het gewenste vochtgehalte daar nog niet is bereikt). Een cel kan ook worden aangewezen voor prioriteitsdroging.
Door voldoende gedroogde lucht in een cel te blazen, wordt de vochtige lucht in de cel binnen enkele minuten ververst. De gedroogde lucht wordt via het luchtverdeelsysteem aangezogen en door de kisten geblazen.
Deze droge lucht neemt snel veel extra vocht op. Door de continue aanvoer van gedroogde lucht zal de AH van de lucht afkomstig van het zaadje (met plant) en de lucht in de cel snel afnemen. Er is dan minder gedroogde lucht nodig om het vocht in deze cel op te nemen en geleidelijk wordt er meer lucht naar de volgende vochtige cel geblazen.
Op deze manier wordt elke cel gedroogd tot het gewenste vochtgehalte (van de droogfase) en wordt de hybride luchtdroger optimaal benut.
Volumekisten voor zaad met gewas
1
Kleppenregister inlaat gedroogde lucht
2
Ventilator
3
Kleppenregister uitlaat vochtige lucht
4
Kleppenregister retour vochtige lucht naar luchtdroger
Gedroogde lucht wordt in cel (1) geblazen. Ventilatoren van het luchtverdeelsysteem (2) zuigen deze gedroogde lucht aan en blazen deze vervolgens door het product.
Aan het begin van het droogproces komt veel vocht vrij. Deze vochtige lucht wordt via (3) naar buiten afgevoerd. Wanneer het product minder vocht afgeeft, wordt de lucht in de cel droger dan buiten. De luchtafvoer naar buiten (3) wordt afgesloten. De lucht wordt nu via (4) terug naar de luchtdroger gezogen. De lucht wordt opnieuw gedroogd en weer aan de cel toegevoerd.
Dit droogproces verloopt volledig automatisch door de ABC-processor. Het gewenste vochtgehalte kan per cel worden ingesteld. In elke cel wordt gedroogde lucht geblazen totdat het gewenste vochtgehalte is bereikt.
‘Halfhoge’ kisten om kleinere hoeveelheden zaad te drogen.
1
Kleppenregister inlaat gedroogde lucht
2
Ventilator
3
Kleppenregister uitlaat vochtige lucht
4
Kleppenregister retour vochtige lucht naar luchtdroger
Samenvattend
Maximale droogvolume op minimale grond oppervlakte
Bij grotere hoeveelheden zaden wordt principe van drogen met gestapelde kisten toegepast. Bijvoorbeeld na een nat behandeling van de zaden of bijvoorbeeld na het dorsen. Ook planten worden dikwijls in kisten gedroogd.
Het zijn vaak houten kisten waarbij de bodem van gaas is uitgevoerd. Kisten voor een droogsysteem zijn naast hout ook leverbaar in staal of RVS. Om zaadvermenging te voorkomen is de binnenzijde van elke kist afgewerkt. In deze kisten kunnen de zaden ook worden bewaard.
Geconditioneerd drogen geschiedt met gedroogde lucht. Daarom worden de kisten in een geïsoleerde ruimte geplaatst.
Bij drogen in een hal wordt (opgewarmde) lucht uit de omgeving van onderaf door het product in de kist geventileerd.
Optimale beluchting zorgt voor een gelijkmatige droging. Daarom wordt altijd gebruik gemaakt van een luchtverdeelsysteem.
Humidification
Met deze installatie kan je ook bevochtigen
Door elke installatie te voorzien van de benodigde sensoren houdt u grip op de luchtvochtigheid en de temperatuur van zowel inkomende als uitgaande luchtstromen. Zo heeft u inzicht in elke fase van het droogproces.

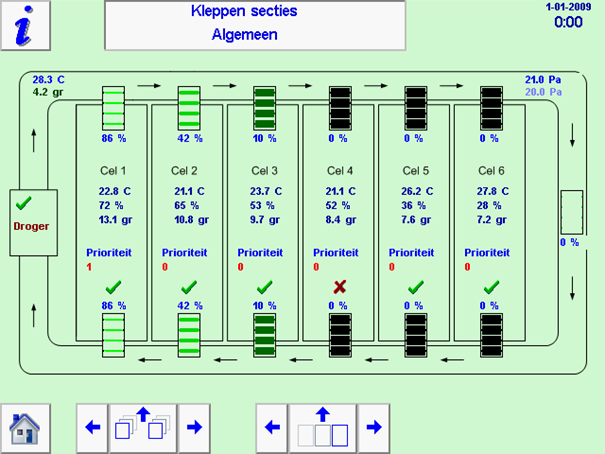

Alle informatie wordt doorgestuurd naar de ABC Controller waar alle data samenkomt.
Alle essentiële informatie: overzichtelijk gebaseerd op werkelijke indelingGedroogde lucht
Optimaal drogen
De lucht past zich aan tijdens de fases van het droogproces. Bij de Agratechniek Droog Methode onderscheiden we 3 fases om optimaal te drogen om energie te besparen.
