Wanneer je meer droogkracht nodig hebt, bij ondergedompelde of erg natte producten. Door fluïde drogen kan je bij elke staat beginnen met drogen.
Installaties & producten
Fluide Drogen
Intense droging met droge en koele lucht
Het fluïde drogen van doorweekte zaden en pellets in kisten

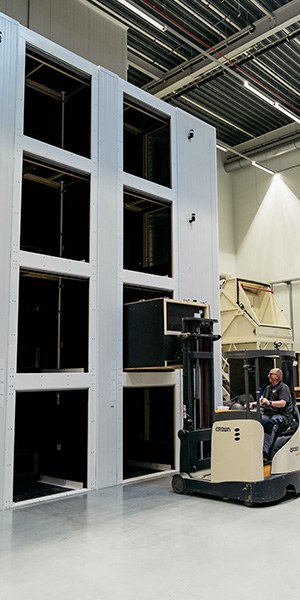

Drooginstallatie voor het vloeibaar drogen van partijen (geweekt) zaad en pellets in speciale droogkisten. De installatie bestaat uit droogsecties en een centrale hybride luchtdroger door middel van condensatie en adsorptie.

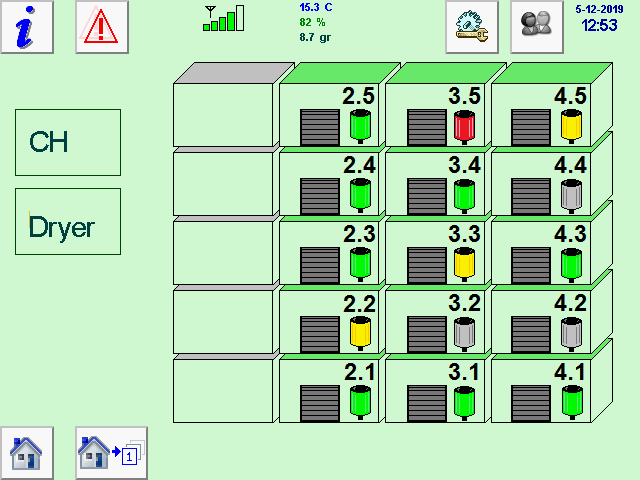

Overzicht van het bedieningsscherm van een drooginstallatie met 3 secties met elk 5 kistplaatsen.
De kisten

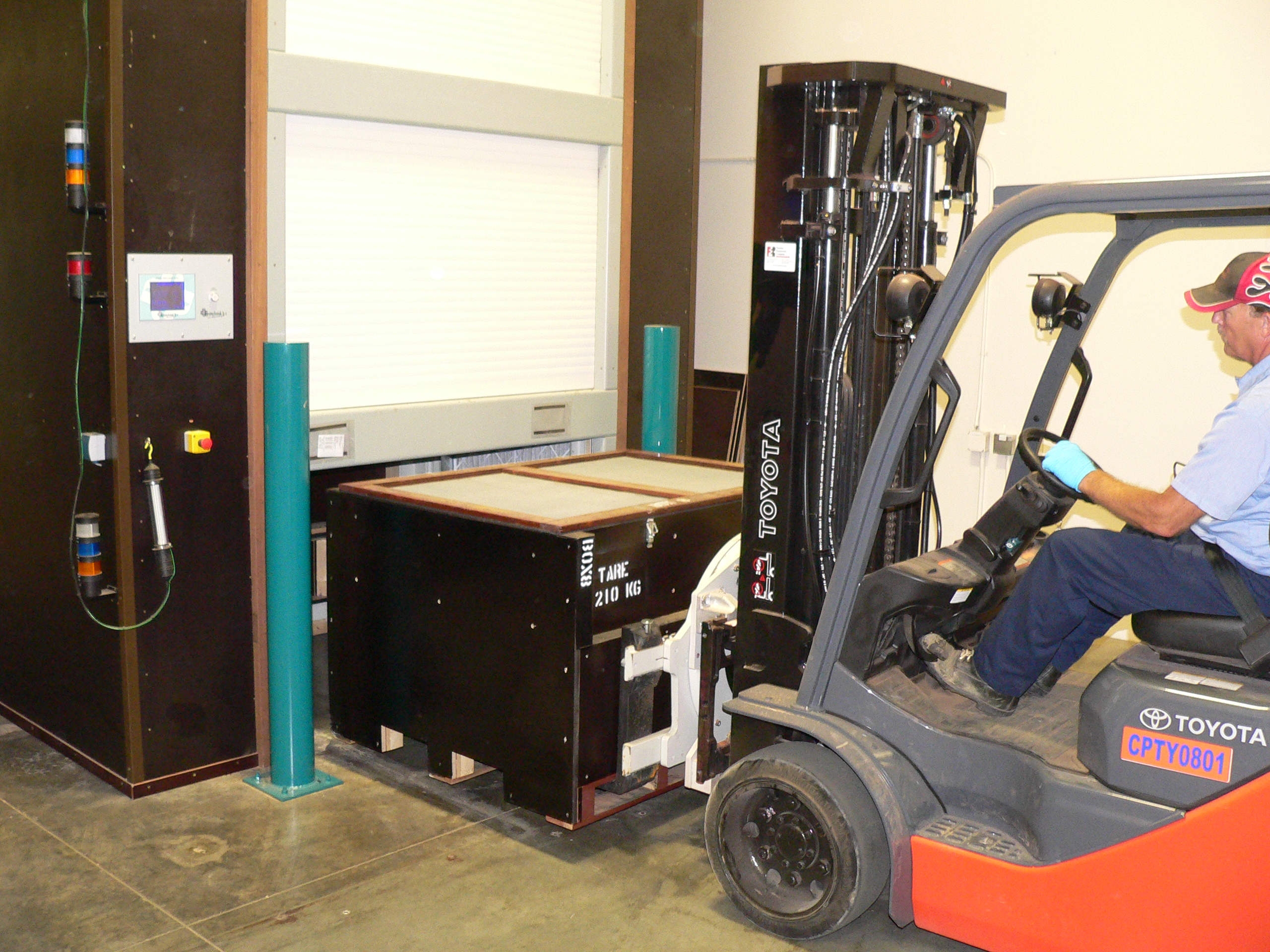

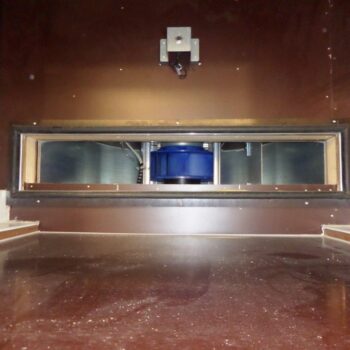

De kist wordt in de droogsectie geplaatst. Elke kist is voorzien van een ventilator. Droge lucht wordt door elke kist afzonderlijk geblazen om het product vloeibaar te maken en homogeen te drogen.

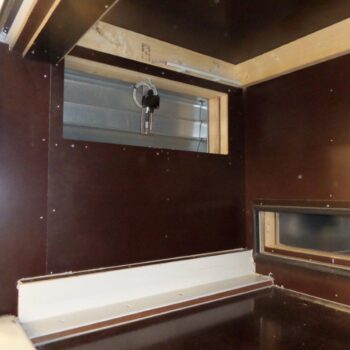

De uitlaat van elke kist is voorzien van een T°+HR-sensor om het vochtgehalte te meten. Wanneer deze lucht vochtig is, wordt deze naar buiten geblazen. Wanneer deze lucht droog is, wordt deze gerecycled.
Intense droging met droge en koele lucht
Door gebruik te maken van gedroogde en gekoelde lucht in een gesloten omgeving wordt optimale controle en kwaliteit gegarandeerd
Het fluïde drogen van doorweekte zaden en pellets in kisten

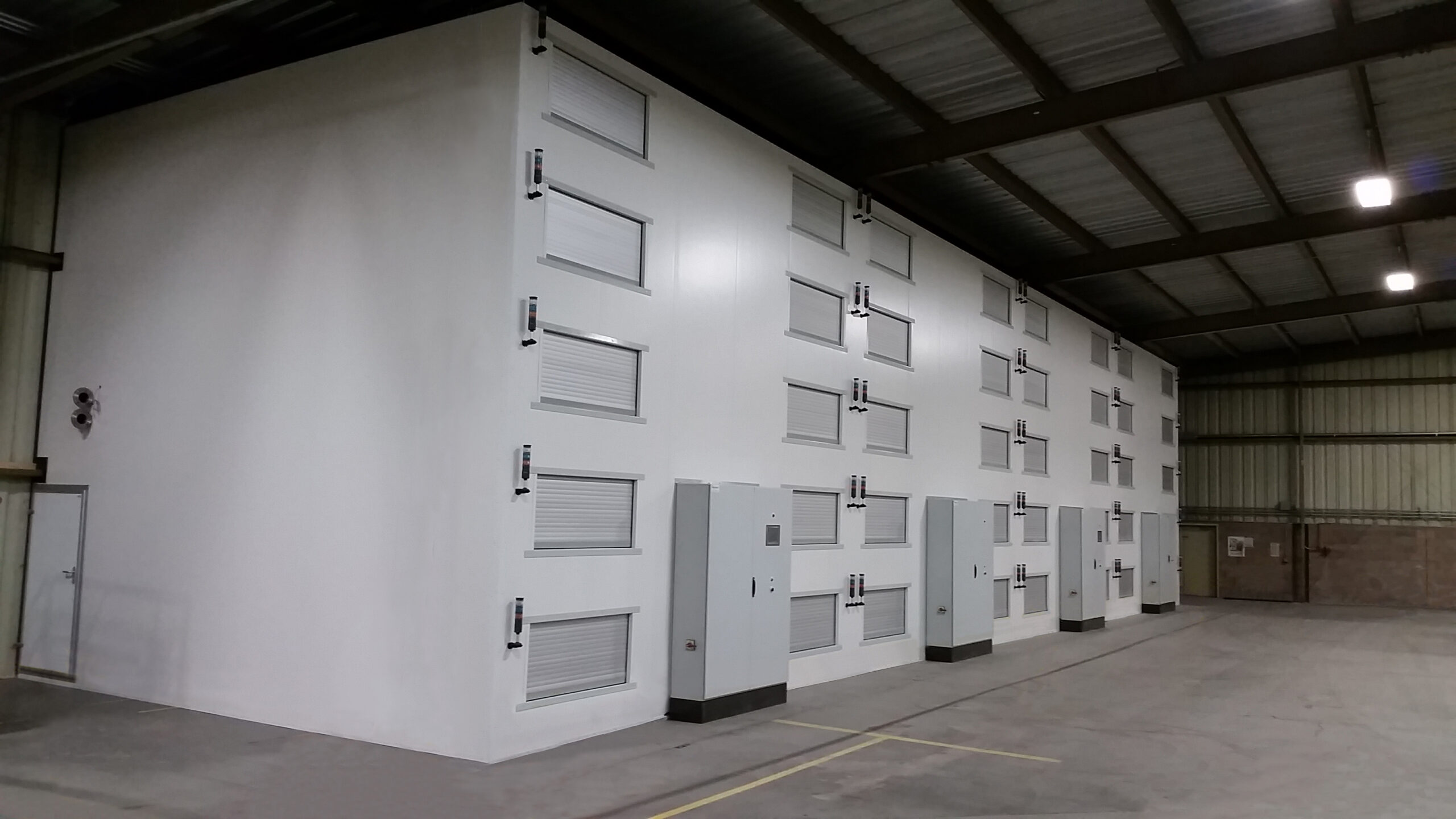

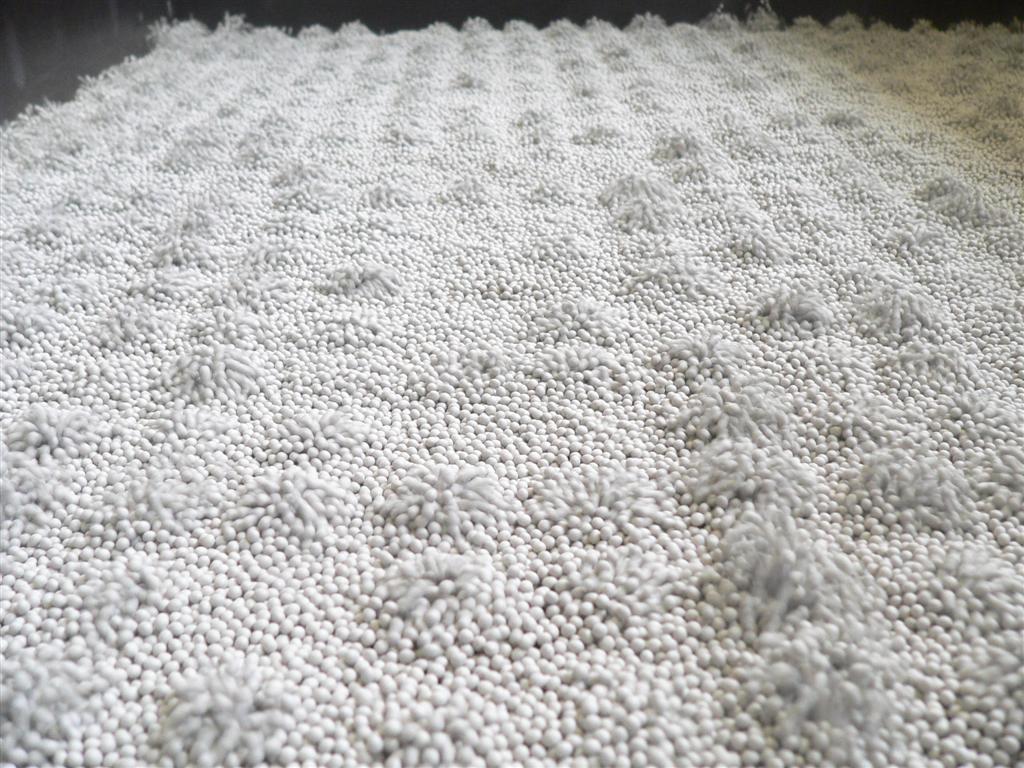

Voorbeeld van een installatie voor het drogen van 100.000.000 zaadpellets per uur.

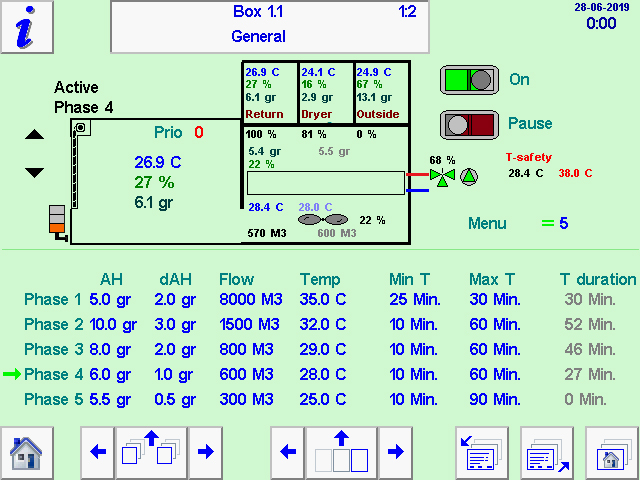

Het product wordt gefaseerd gedroogd volgens een vast menu voor elke individuele kist. De gewenste hoeveelheid, temperatuur en vochtigheid van de lucht worden per fase geprogrammeerd. Per kist wordt het gewenste vochtgehalte van het product bereikt.

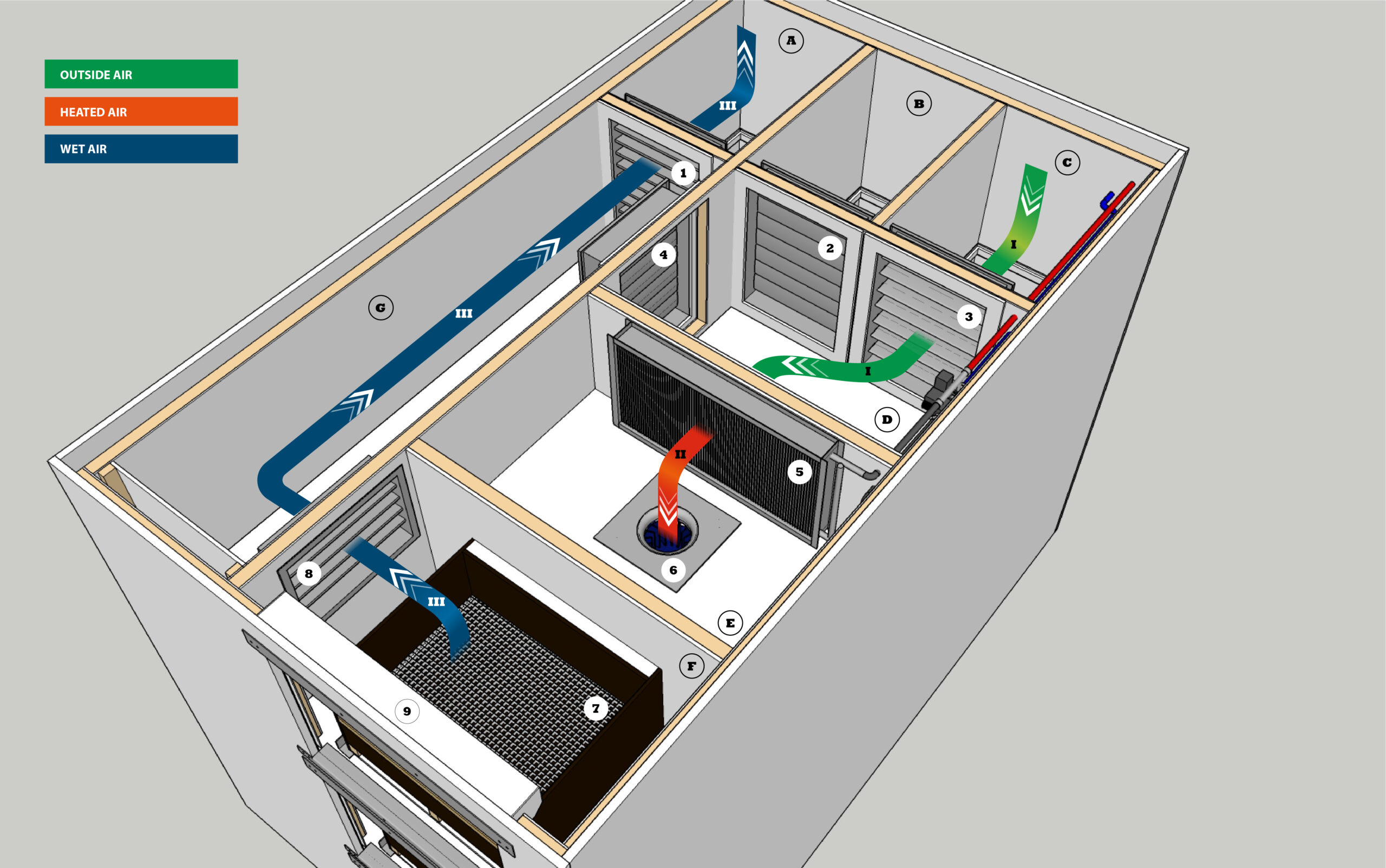

Luchtstroom per kist: Buitenlucht – Verwarmde lucht – Vochtige lucht
Begin met drogen met 100% buitenlucht. De lucht wordt verwarmd en door het product geblazen. De warme lucht absorbeert vocht en wordt naar buiten afgevoerd.

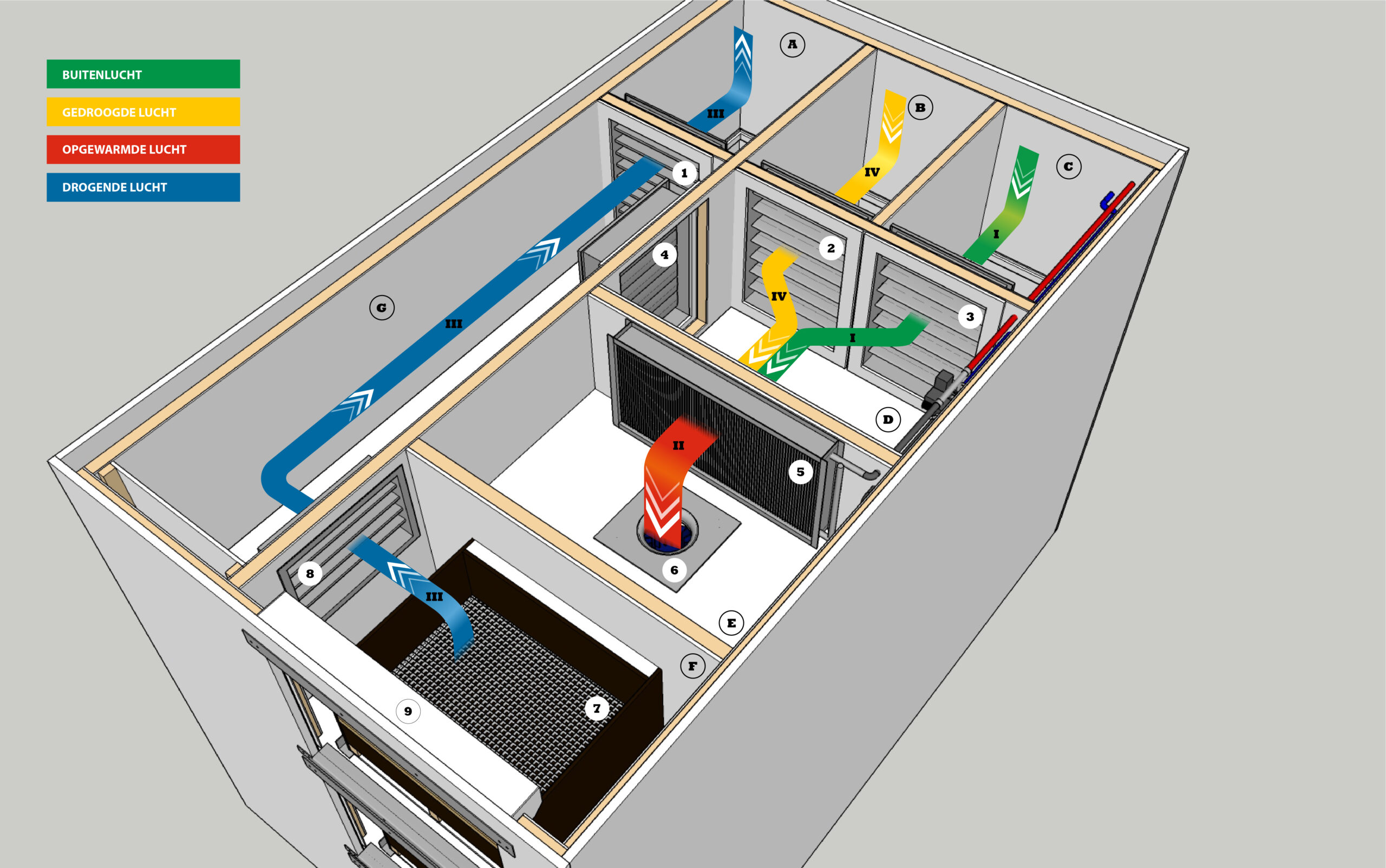

Luchtstroom per kist: Buitenlucht – Gedroogde lucht – Verwarmde lucht – Natte lucht
Terwijl het product droogt, wordt er ontvochtigde lucht aangevoerd. Zo kan altijd het gewenste vochtgehalte worden bereikt.

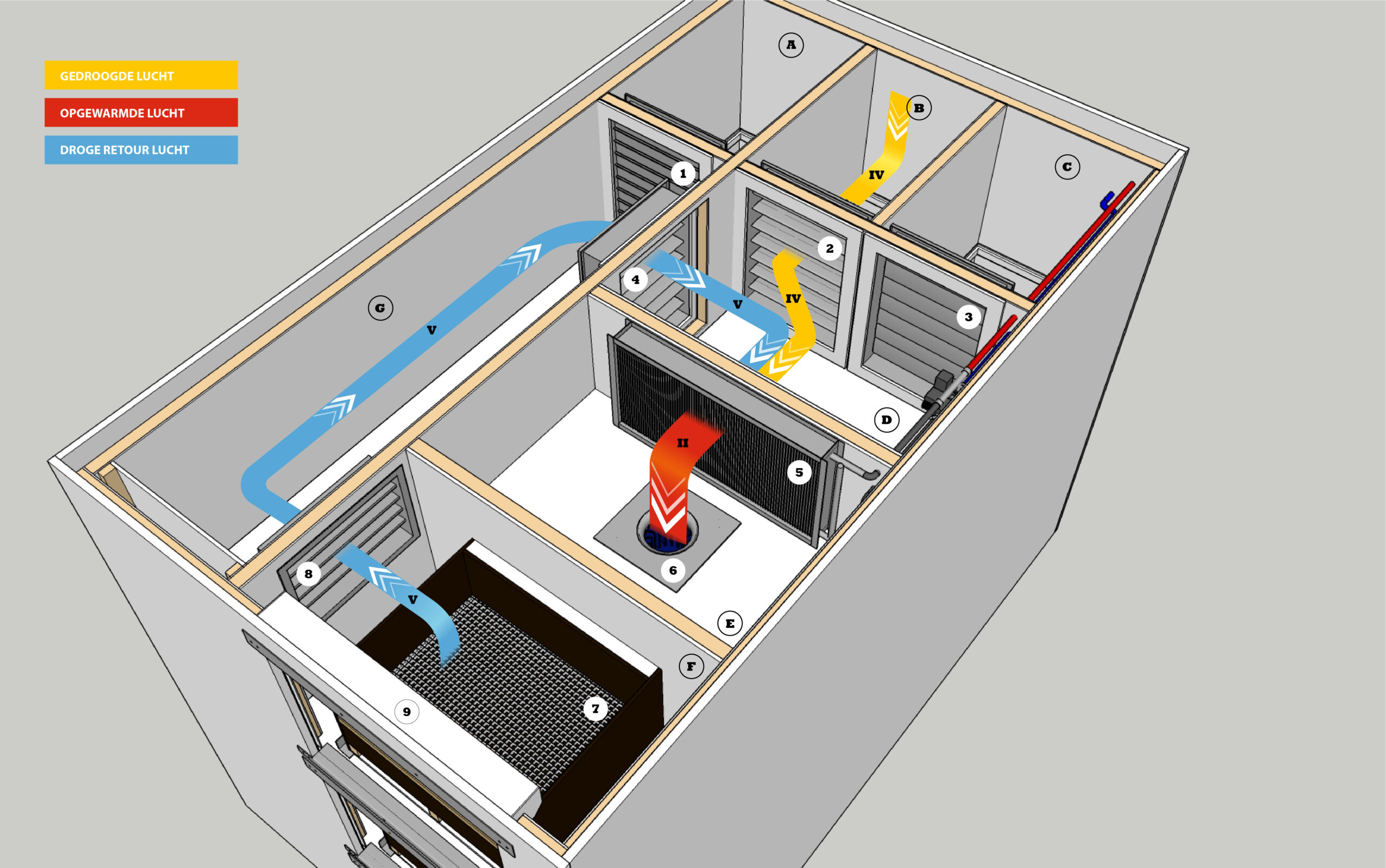

Luchtstroom per kist: Gedroogde lucht – Verwarmde lucht – Gerecirculeerde lucht
Begin met drogen met 100% buitenlucht. De lucht wordt verwarmd en door het product geblazen. De warme lucht absorbeert vocht en wordt naar buiten afgevoerd.
ABC-Software
Overzicht van het bedieningsscherm van een drooginstallatie met 3 secties met elk 5 kistplaatsen.
Optioneel kan elke kist worden voorzien van een warmwaterradiator. Per fase kan de gewenste temperatuur individueel worden geprogrammeerd; het drogen kan met een hoge temperatuur starten door de hoge hoeveelheid vocht die moet worden afgevoerd.
Proces gecontroleerd en bestuurd via een bedieningspaneel met touchscreen en ABC-software.
LED-lampjes per kistplaats voor directe indicatie van de fase (blauw laatste fase, wit is afgerond). Informatie over de luchtstroom naar de centrale luchtdroger en van de centrale luchtdroger naar de secties en droogruimtes.
Fluïde drogen in bakken
Voor kleine hoeveelheden behandeld zaad (bijv. gespoeld, gepilleerd) en fruitzaden is een snelle en gelijkmatige droging meestal van groot belang. Ook het voorkomen van beschadiging tijdens het drogen (omkeren) is belangrijk.
Agratechniek biedt de oplossing om voor kleine partijen (2-10 kg) een optimale droging te realiseren.

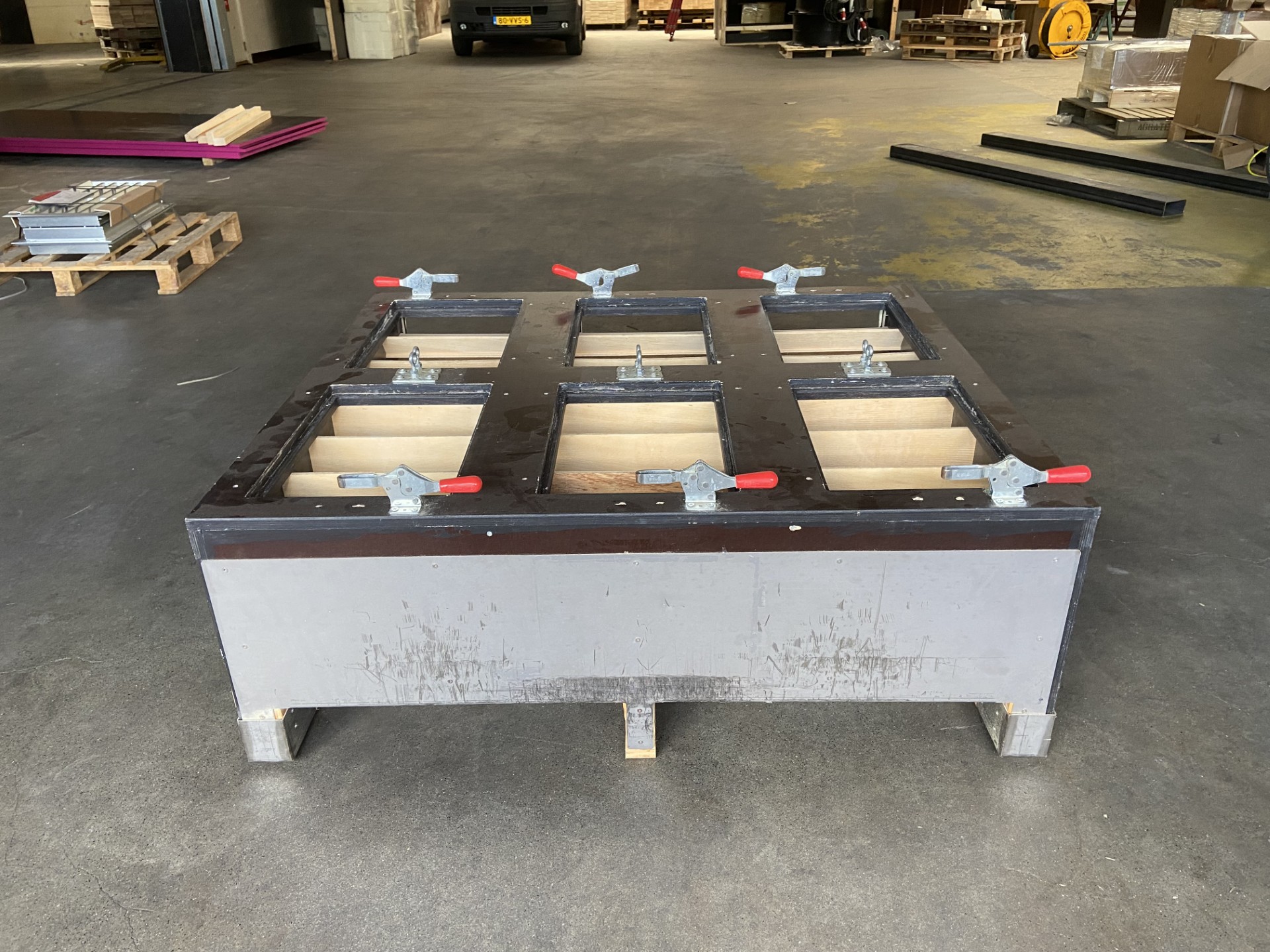

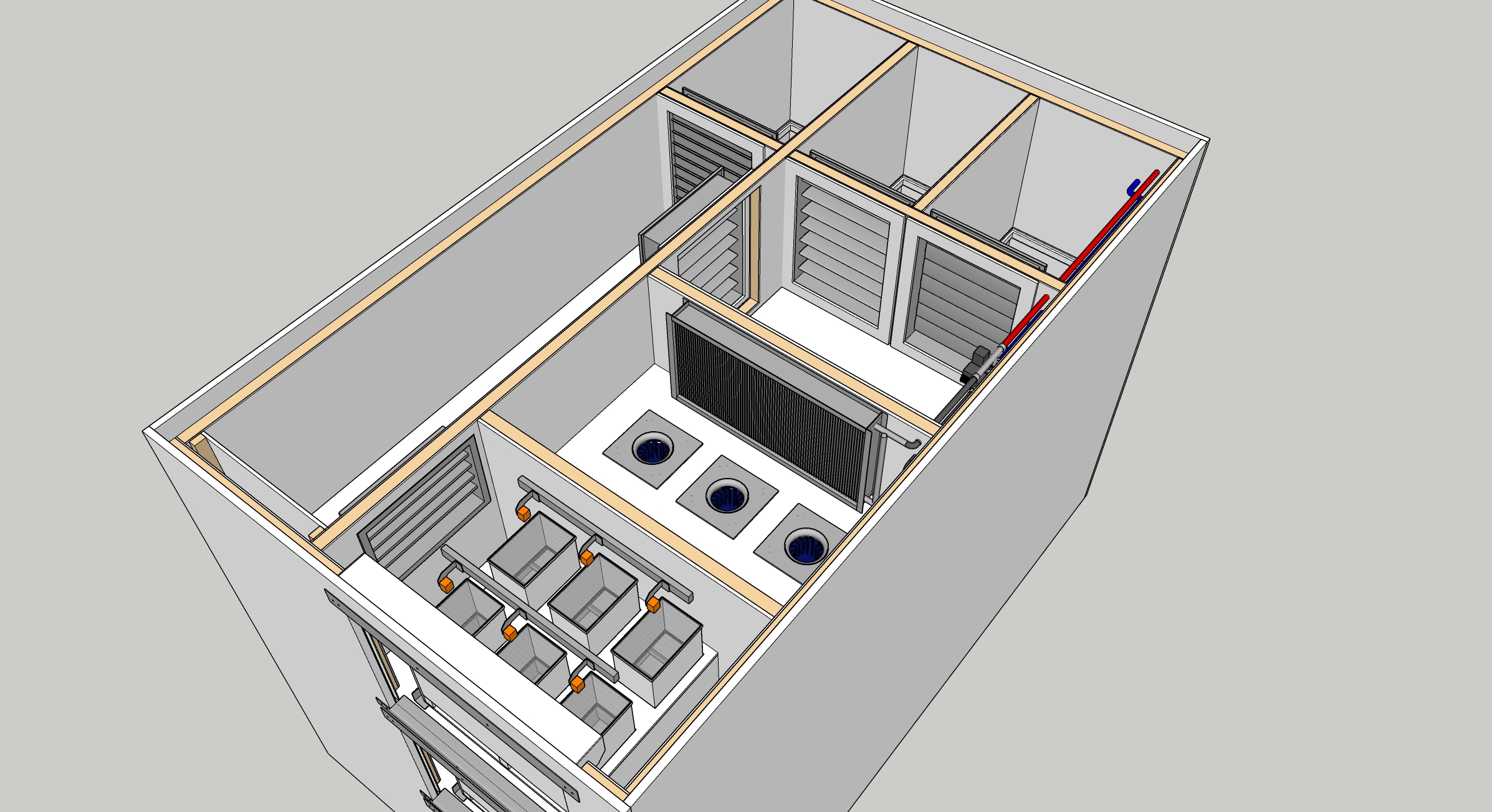

De installatie voor intensieve en vloeibare droging kan ook zo worden ontworpen dat het zaad in trays wordt gedroogd. Er worden 6 trays op een pallet geplaatst (gelijk aan de droogkisten).
De installatie is nu uitgerust met 3 kleine hogedrukventilatoren. Elke ventilator heeft voldoende capaciteit om het zaad in 2 trays vloeiend te drogen.
Om de besturing van de ventilatoren automatisch te kunnen regelen, wordt de aanwezigheid van een lade gedetecteerd.
De detectie wordt doorgegeven aan de ABC-processor, die de ventilatorregeling hierop aanpast:
- Bij 2 trays wordt 100% van het ingestelde luchtvolume door de trays geblazen.
- Met 1 tray is dit teruggebracht tot 50%.
- Als er geen lade aanwezig is, blijft de ventilator uit.

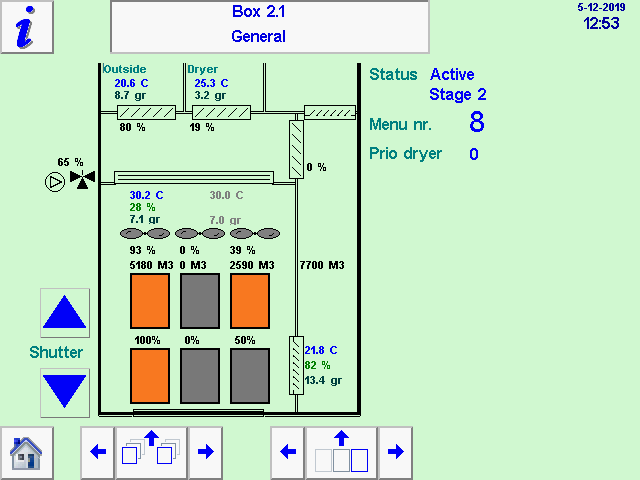

In de ABC-processor wordt de aansturing van de ventilatoren per pallet met trays overzichtelijk gevisualiseerd. Er kan geen misverstand bestaan over de aanwezigheid van een tray; oranje gekleurd. Ook is informatie zichtbaar over de luchtkwaliteit van de in- en uitgaande lucht en waar deze lucht vandaan komt.

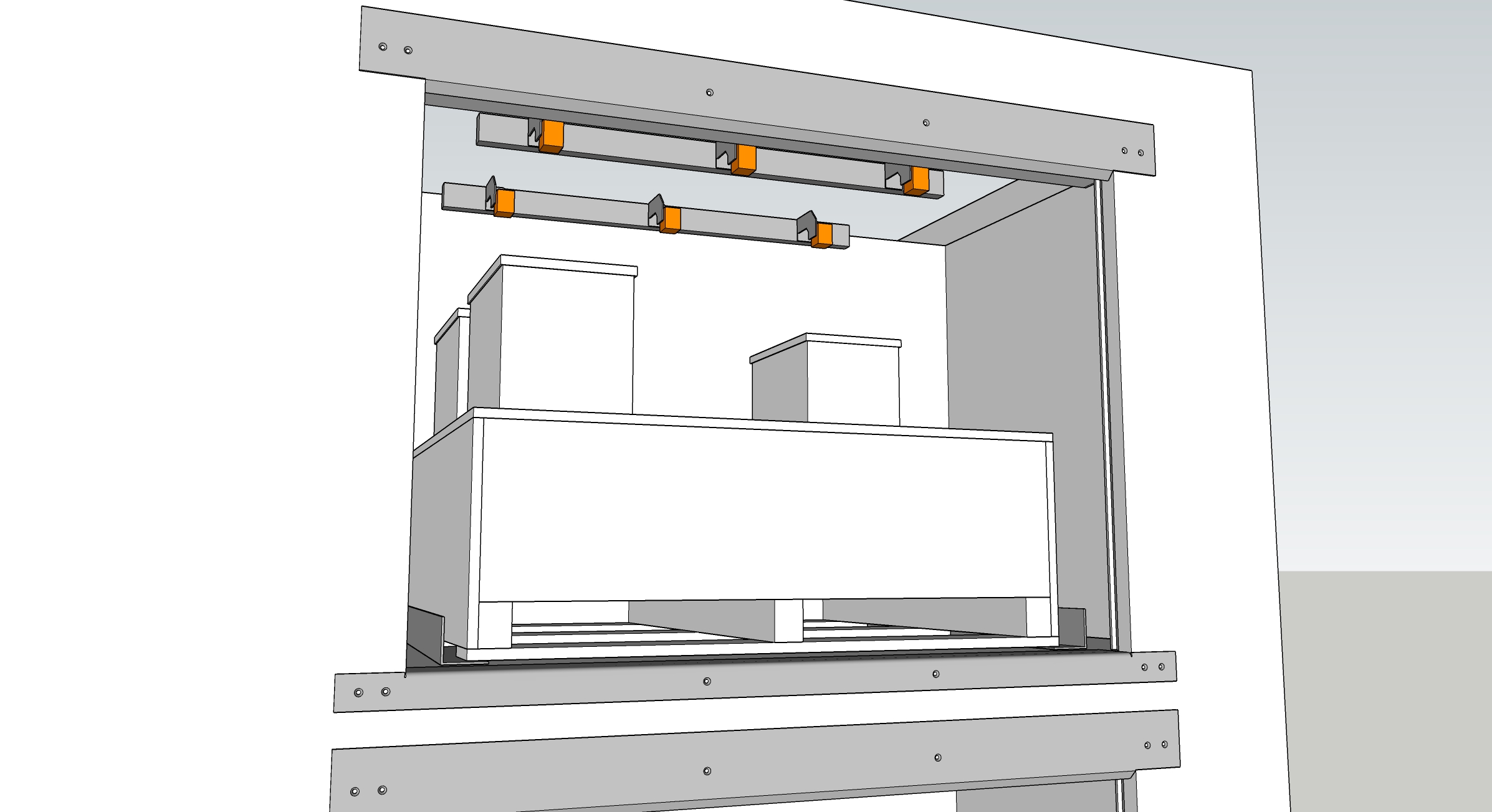

Hierboven zijn de detectiesensoren duidelijk zichtbaar. Een lege plek wordt zo duidelijk gesignaleerd. Ook wanneer een container zonder deksel op de pallet wordt geplaatst, wordt dit gedetecteerd. De ABC-processor geeft dan een waarschuwing en het drogen start niet.
Het is ook belangrijk dat de droogruimte afgesloten is wanneer een van de twee trays niet op zijn plaats zit. Daar is een afsluitoplossing voor.
De aanwezigheid wordt ook gesignaleerd door de ABC-processor. Opnieuw verschijnt er een waarschuwing en start het drogen niet.
Deze installatie kan ook worden gebruikt voor grotere hoeveelheden zaad in kisten.

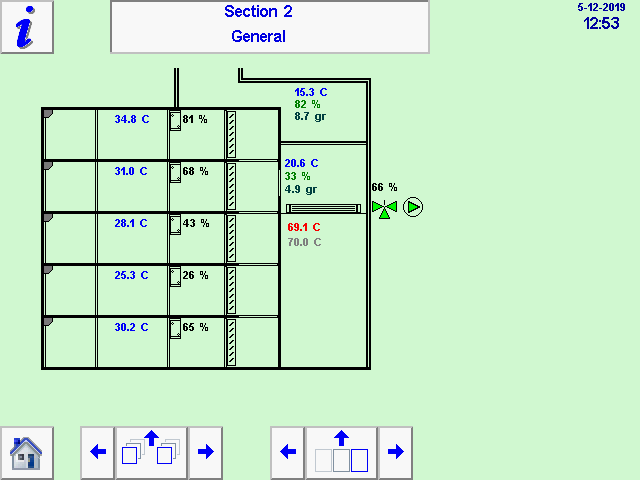

Doorsnede en informatie over sectie 2 zoals zichtbaar in de ABC-processor:
- Luchtomstandigheden van de binnenkomende buitenlucht en de buitenlucht gemengd met gedroogde lucht,
- Regeling van de basisverwarming.
- Verwarming per sectie regelen.
- Temperatuur van de binnenkomende lucht.
Het verwarmen van de proceslucht vindt plaats in twee fasen;
- Opwarmen tot de basistemperatuur voor alle drooggebieden.
- Extra verwarmen op de specifieke temperatuur per droogplek (fine tuning).
Hierdoor is de benodigde naverwarming beperkt bij het fijn afstemmen van de afzonderlijke droogzones, is de regeling verfijnd en is de temperatuur zeer nauwkeurig. Bovendien is het gemakkelijker om water met een lage temperatuur te gebruiken.
Samenvattend
Maximale droogvolume op minimale grond oppervlakte
Bij grotere hoeveelheden zaden wordt principe van drogen met gestapelde kisten toegepast. Bijvoorbeeld na een nat behandeling van de zaden of bijvoorbeeld na het dorsen. Ook planten worden dikwijls in kisten gedroogd.

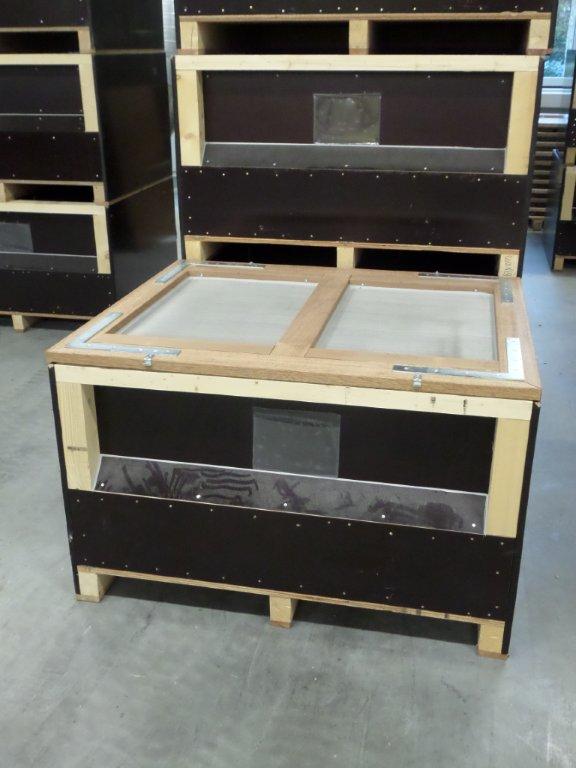

Het zijn vaak houten kisten waarbij de bodem van gaas is uitgevoerd. Kisten voor een droogsysteem zijn naast hout ook leverbaar in staal of RVS. Om zaadvermenging te voorkomen is de binnenzijde van elke kist afgewerkt. In deze kisten kunnen de zaden ook worden bewaard.
Geconditioneerd drogen geschiedt met gedroogde lucht. Daarom worden de kisten in een geïsoleerde ruimte geplaatst.
Bij drogen in een hal wordt (opgewarmde) lucht uit de omgeving van onderaf door het product in de kist geventileerd.
Optimale beluchting zorgt voor een gelijkmatige droging. Daarom wordt altijd gebruik gemaakt van een luchtverdeelsysteem.
Humidification
Met deze installatie kan je ook bevochtigen
Door elke installatie te voorzien van de benodigde sensoren houdt u grip op de luchtvochtigheid en de temperatuur van zowel inkomende als uitgaande luchtstromen. Zo heeft u inzicht in elke fase van het droogproces.
Alle informatie wordt doorgestuurd naar de ABC Controller waar alle data samenkomt.
Alle essentiële informatie: overzichtelijk gebaseerd op werkelijke indelingGedroogde lucht
Optimaal drogen
De lucht past zich aan tijdens de fases van het droogproces. Bij de Agratechniek Droog Methode onderscheiden we 3 fases om optimaal te drogen om energie te besparen.
