PERFECTE DROGING, EFFICIËNT EN MODULAIR. Knoflook en Sjalotten droging afgestemd op uw bedrijf
Installaties & producten
Droogkisten Open
Grote capaciteit, minimale voetafdruk
Drooginstallatie met daarvoor kisten, op- en voor elkaar gestapeld voor maximaal gebruik van hoogte en vloeroppervlakte.
KISTEN UITGEVOERD MET
a. Plaatmateriaal van tropisch hardhout.
b. Hardhouten pallet-planken.
c. Noord Europees vuren.
d. Al het hout en plaat is duurzaam gegroeid (FSC/PEFC).

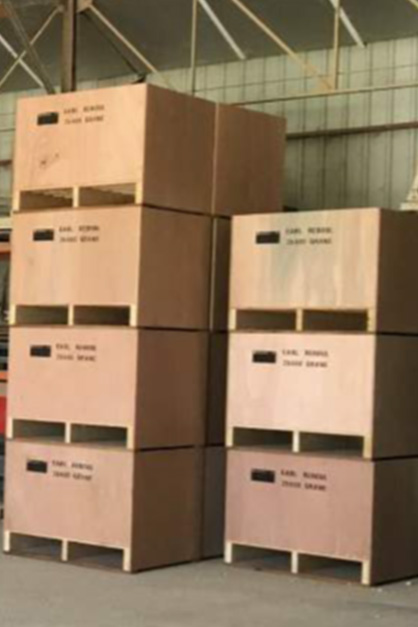

Meranti Hout
Standaard Droogkisten
Gebruikelijke afmetingen zijn:
- 1200x1190x1000 (1000 ltr)
- 1200x1190x1240 (1350 ltr)
- 1500x1190x1240 (2000 ltr)
Andere afmetingen mogelijk
Voor- en zijkanten van plaatmateriaal

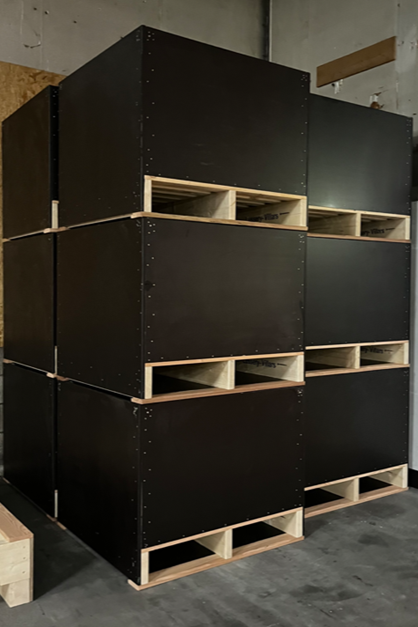

Betonplex

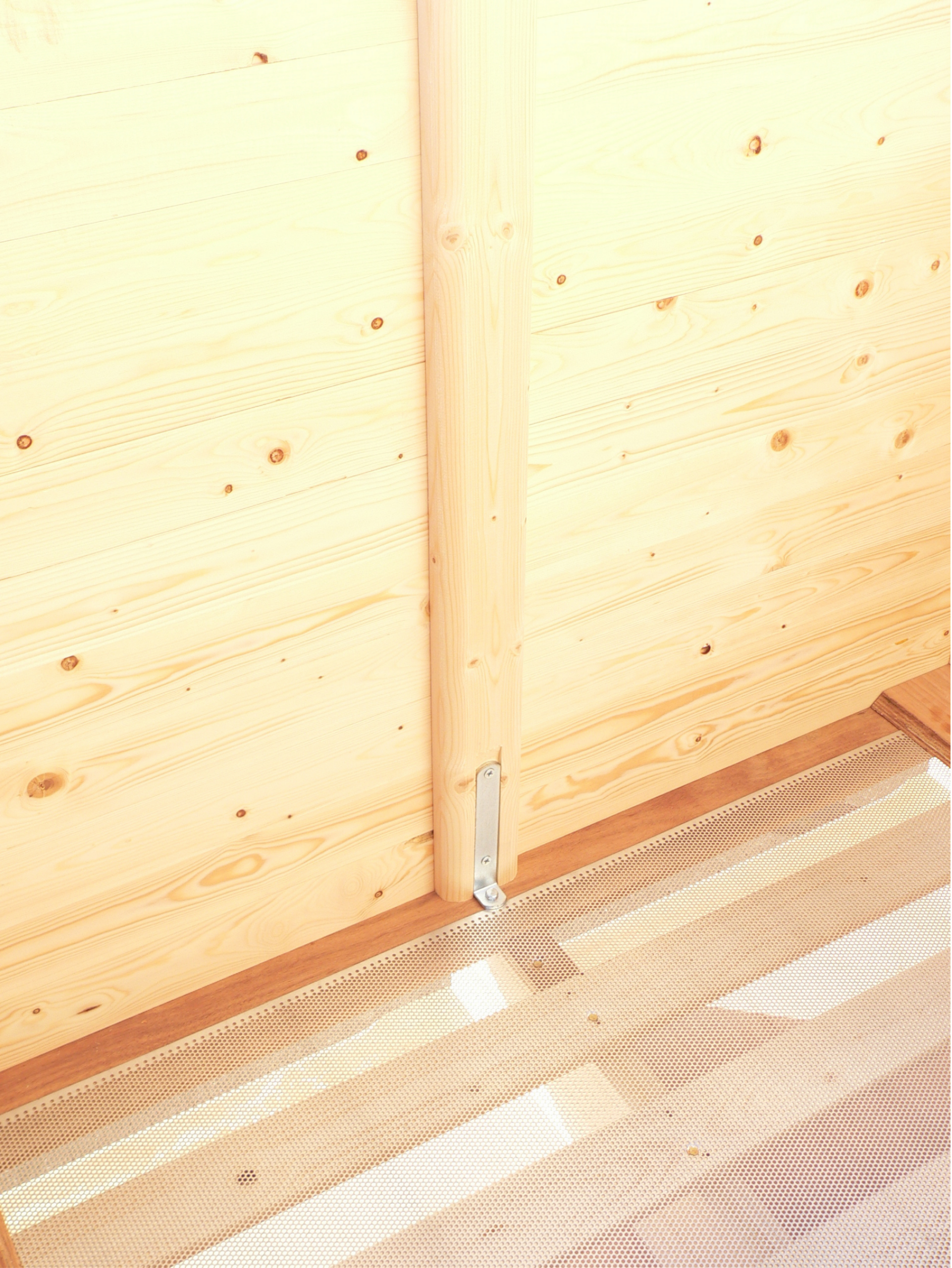

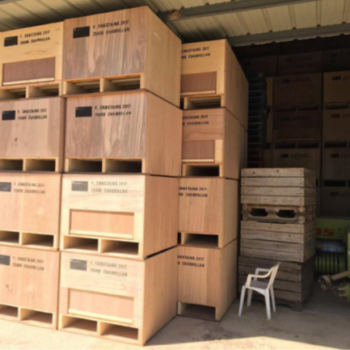

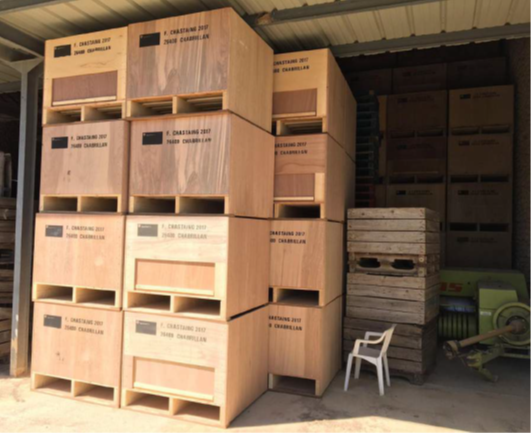

Combikisten voor grotere volumes
Voorkanten van geschaafde vuren planken met mes en groef profiel.
Plaatmateriaal zijkanten van tropisch hardhout.
Gebruikelijke afmetingen zijn:
- 1600x1200x1260 (1850 ltr)
- 1800x1200x1250 (2100 ltr)
Andere afmetingen mogelijk
Drooginstallaties worden aangepast op uw beschikbare locatie

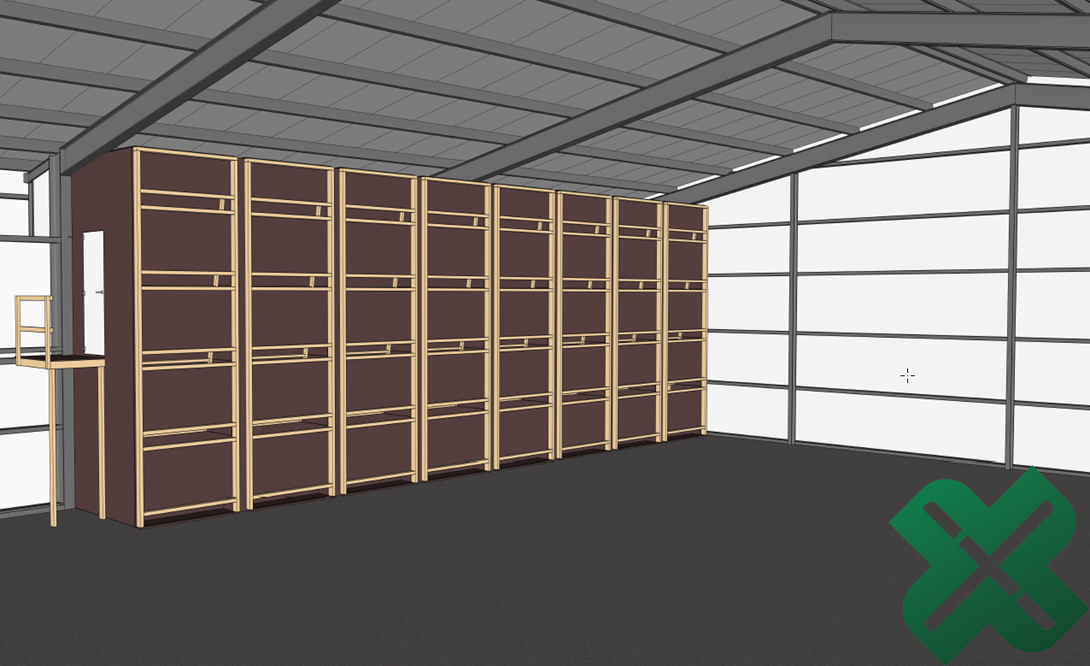

Luchtverdeelsysteem
Voorbeeld van een luchtverdeelsysteem
- 8 rijen kisten breed
- 5 kisten hoog gestapeld
- Via de luchtuitlaten wordt de lucht in pallets van elke kistlaag geblazen

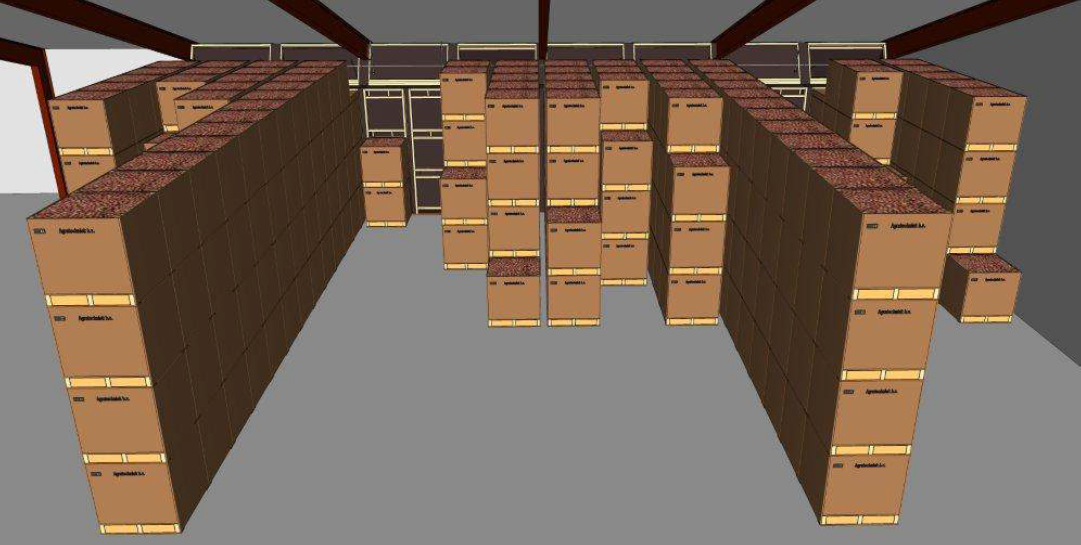

Met Droogkisten
De kisten worden voor de drooginstallatie geplaatst, zo hoog als past.
- Bij de eerste (voor-)droging worden 4 tot 5 stapels kisten voor elkaar geplaatst.
- Daarna worden deze kisten voor elkaar gezet voor verdere droging 8-10 stapels diep.
De beluchtingspallets worden aan het einde afgesloten met een speciale afsluitkussen.
Droogsectie tussen twee rijen kisten

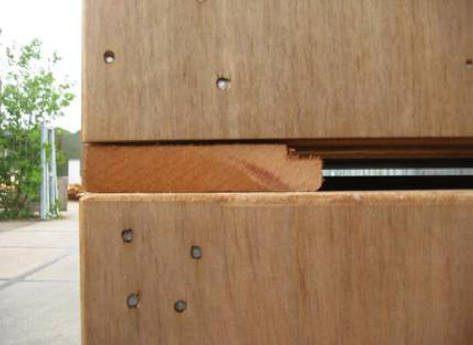

Links en rechts zijn de openingen zichtbaar. Dit zijn de luchtuitlaten voor de kisten eronder.

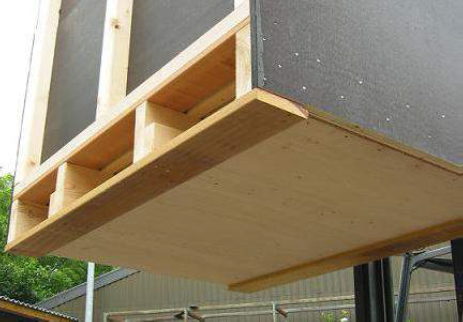

De onderkant van de pallet heeft een dichte plaat.

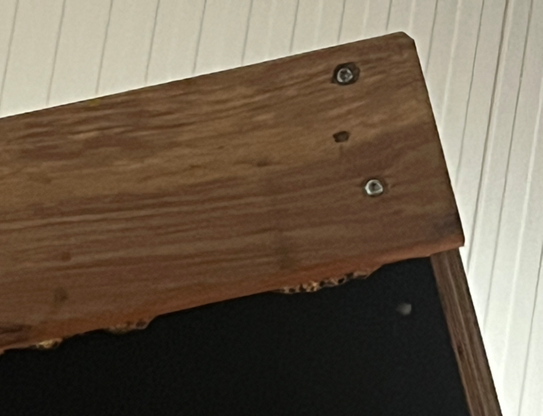

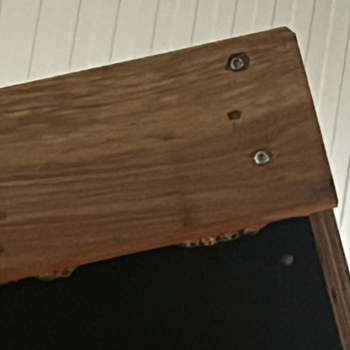

De hardhouten palletplanken zijn dikker dan de plaat.
Zo ontstaat tussen de kistlagen de luchtuitlaat waar de lucht uit de onderliggende kist kan ontsnappen.
De droge en warme lucht wordt dus vanuit de droogsectie in de pallet van elke kistlaag belazen.
- Het einde van de pallet is voorzien van een afsluitblok.
- Lucht stroomt van onder naar boven en neemt vocht op.
- Vochtige lucht ontsnapt uit de openingen tussen de kistlagen.

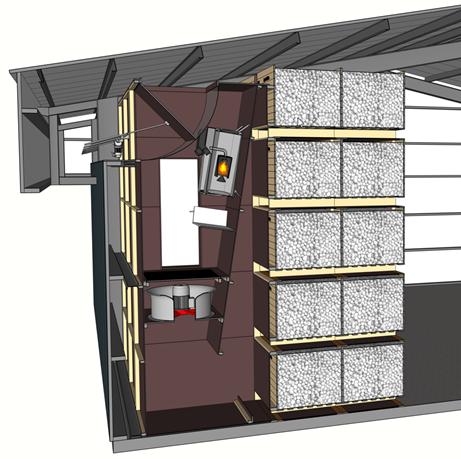

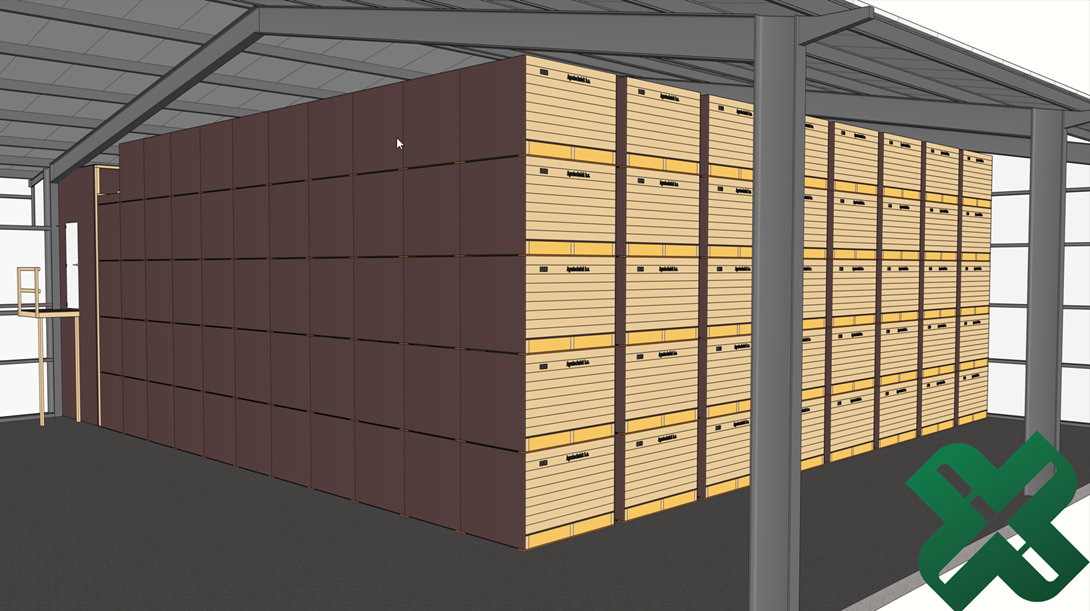

Voorbeeld drooginstallatie met kisten 5 hoog gestapeld
- Dankzij een klep met motor wordt buiten- of binnen lucht aangezogen.
- Aangezogen lucht wordt met één of twee gasbrander(s) opgewarmd.
- De ventilator zuigt de lucht door een looprooster aan en verdeeld de lucht over de kistlagen.
Alle kisten 5 hoog gestapeld.
Bij deze klant wordt de hoogte van de schuur maximaal gebruikt dankzij 2 doorstroompallets.

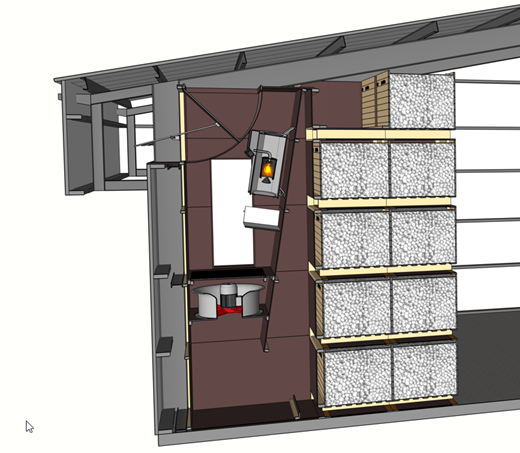

Optie: bij beperkte hoogte kan de eerste rij voorzien worden van een doorstroompallet bovenop de 4e kist.

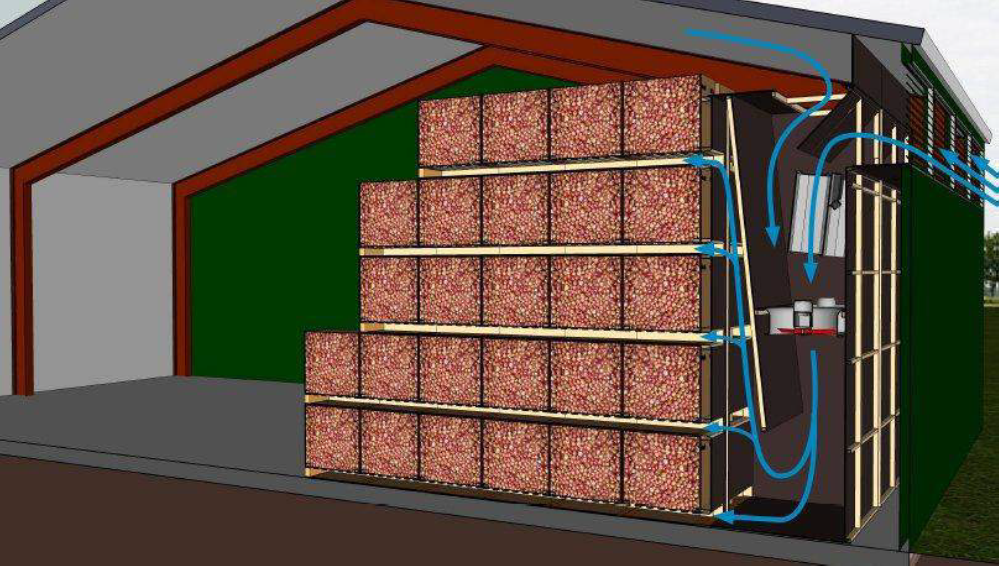

Eén Modulaire Gasbrander
Eén modulaire gasbrander om de aangezogen lucht op te warmen, capaciteit minimaal 40 tot maximaal 100%.

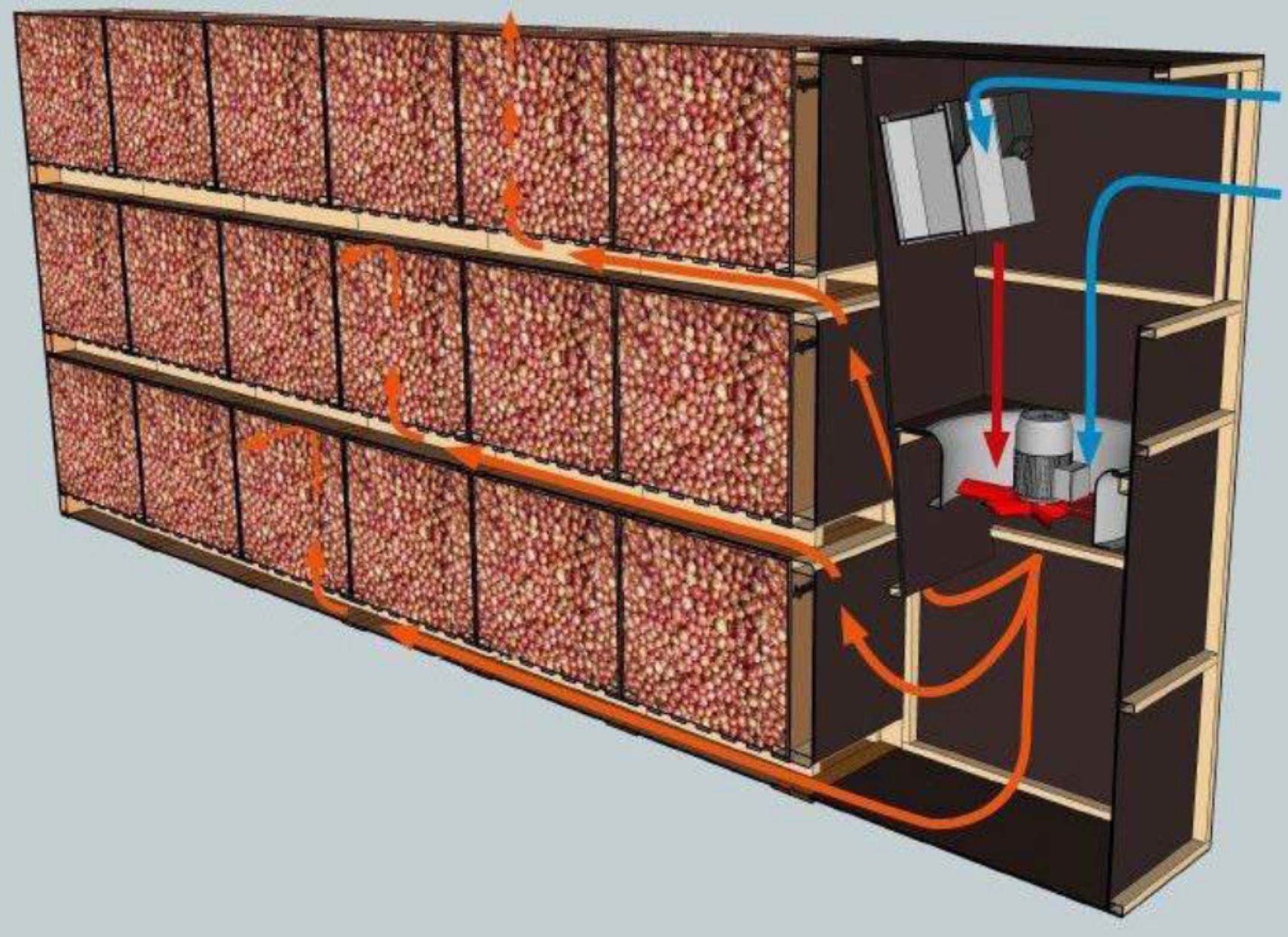

Twee Kleinere Gasbranders
Twee kleinere gasbrander voor een grotere capaciteit range:
- Lagere minimale capaciteit dan van één grotere gasbrander.
- De gasbranders starten met één gasbrander op minimale capaciteit.
- Bij de maximale capaciteit wordt automatisch de tweede gasbrander ingeschakeld.
- Met twee gasbranders wordt gezamenlijk de maximale capaciteit bereikt.
- Capaciteit minimaal 20 tot maximaal 100%.
Ventilatoren

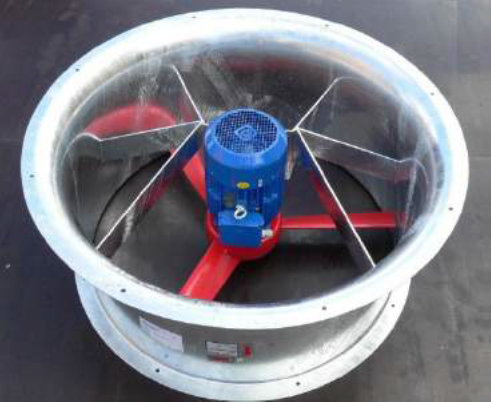

Axiaal ventilatoren met ruime instroomafronding voor een laag geluidsniveau.
De linker ventilator heeft 3 bladen en onderstaande heeft er 5.
- De diameter, het aantal bladen en de motor worden bepaald door de gewenste luchthoeveelheid en tegendruk van het product.

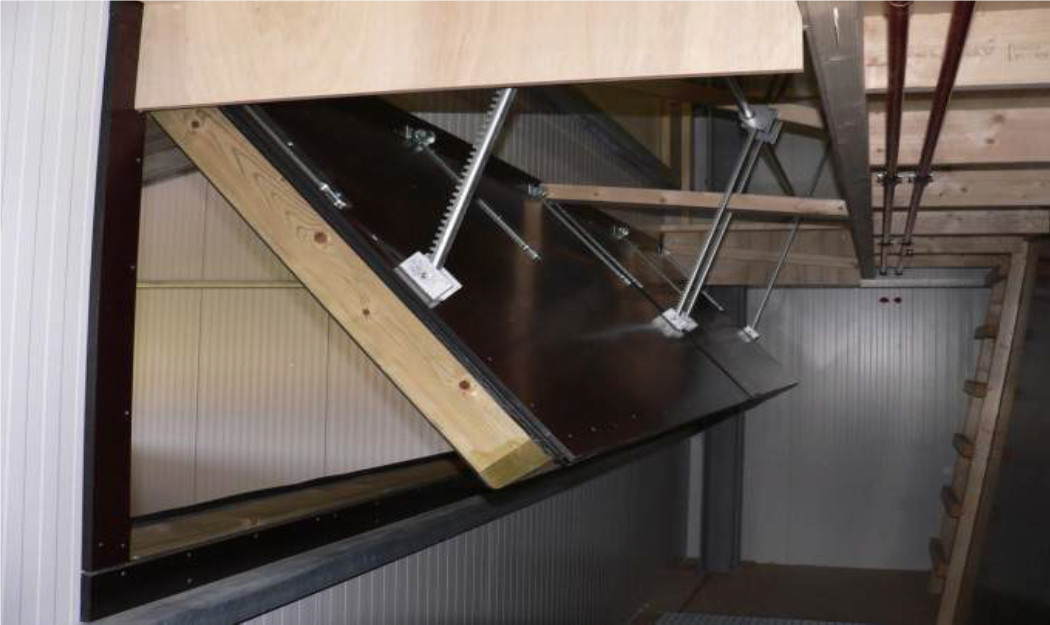

Luiken met luikbediening

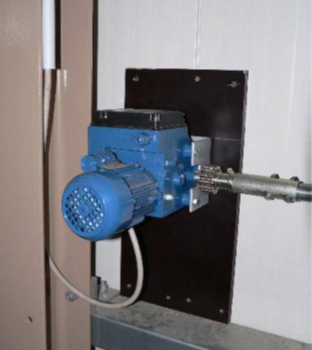

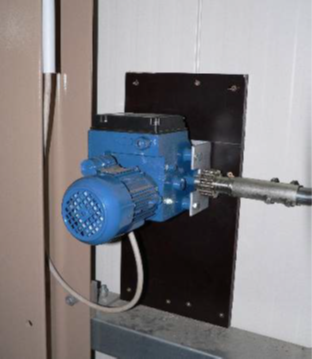

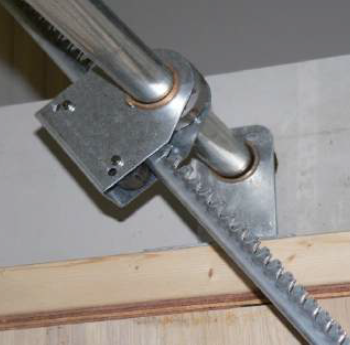

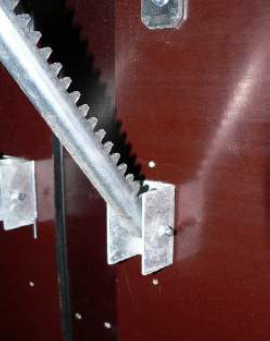

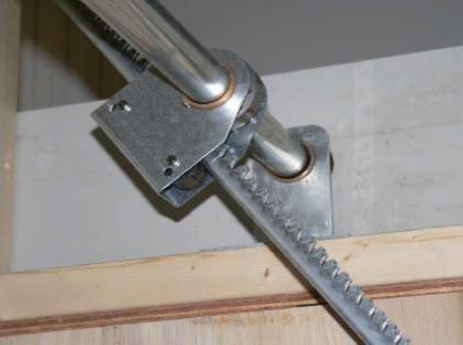

Voorbeeld van een geïsoleerd luik met tandheugels en motor om het luik automatisch te openen.
Deze luiken zijn geschikt in koelcellen met geconditioneerde droging inclusief luchtverversing (luik open) en gekoelde bewaring (luik dicht).
Details
Details
ABC bij gebruik van CV installatie
Door het instellen van het evenwichtsvochtgehalte van de lucht wordt het zaad automatisch gedroogd tot het gewenste vochtgehalte.
Voor elk type drooginstallatie heeft Agratechniek unieke ABC-software ontwikkeld. Met deze software wordt de apparatuur aangestuurd en worden de instellingen beheerd om het gewenste droogresultaat te bereiken. De regeling wordt specifiek voor elke installatie gemaakt.
Op de afbeelding een voorbeeld van een drooginstallatie met 11 secties lucht verdeel systemen met centrale verwarming. Per sectie is informatie zichtbaar over de statussen en de gemeten waarden.
Door op een sectie op de hoofdpagina te klikken, opent u de bediening voor deze sectie. U ziet informatie over de gemeten waarden. Ook de activiteit en status van de apparatuur zijn zichtbaar: % regeling, kleur en mogelijke beweging.
Wanneer u op verschillende onderdelen drukt, wordt direct de gewenste instellingenpagina geopend.
Alle soorten ABC-software zijn zeer visueel en informatief. Dit maakt de configuraties begrijpelijk en eenvoudig te bedienen.
Samenvattend
Kisten drogen voor maximale capaciteit en efficiënte luchtverdeling
Drogen in open kisten is een efficiënte oplossing voor het drogen van grote hoeveelheden agrarische producten met een optimaal gebruik van de beschikbare ruimte. Door kisten zowel in de hoogte als in de diepte te stapelen, wordt een maximale droogcapaciteit gerealiseerd met minimale vloeroppervlakte.
Warme en droge lucht wordt gelijkmatig verdeeld over alle lagen kisten, wat zorgt voor een uniform en gecontroleerd droogproces. Het ventilatiesysteem garandeert een effectieve luchtstroom, terwijl vocht geleidelijk wordt afgevoerd via de openingen tussen de lagen.
De installaties zijn volledig modulair en klantspecifiek ontworpen, afgestemd op de beschikbare ruimte en de gewenste capaciteit. De kisten worden vervaardigd uit duurzame materialen en zijn leverbaar in verschillende afmetingen en uitvoeringen.
Met de ABC-software wordt het volledige proces automatisch aangestuurd, inclusief temperatuur, luchtvochtigheid en luchtverdeling. Dit resulteert in een betrouwbare, energiezuinige en hoogwaardige droogoplossing voor diverse agrarische toepassingen.
Met deze installatie kan je ook bevochtigen
Door elke installatie te voorzien van de benodigde sensoren houdt u grip op de luchtvochtigheid en de temperatuur van zowel inkomende als uitgaande luchtstromen. Zo heeft u inzicht in elke fase van het droogproces.
Alle informatie wordt doorgestuurd naar de ABC Controller waar alle data samenkomt.
Alle essentiële informatie: overzichtelijk gebaseerd op werkelijke indelingDuurzaam drogen met opgewarmde lucht
De lucht past zich aan tijdens de fases van het droogproces. Bij de Agratechniek Droog Methode onderscheiden we 3 fases om optimaal te drogen om energie te besparen.
Optimaal drogen
De lucht past zich aan tijdens de fases van het droogproces. Bij de Agratechniek Droog Methode onderscheiden we 3 fases om optimaal te drogen om energie te besparen.
