Voor hoogwaardige en energiezuinige droging, koeling en bewaring bieden wij geconditioneerde droging aan middels de warmtepomp.
Droog bij lage temperaturen voor kwaliteitsbehoud, vermijd het G-stadium bij koeling en bewaring met minimaal gebruik van energie.
Installaties & producten
Droogkisten Geconditioneerd
Geconditioneerd drogen, koelen en bewaren met één installatie!

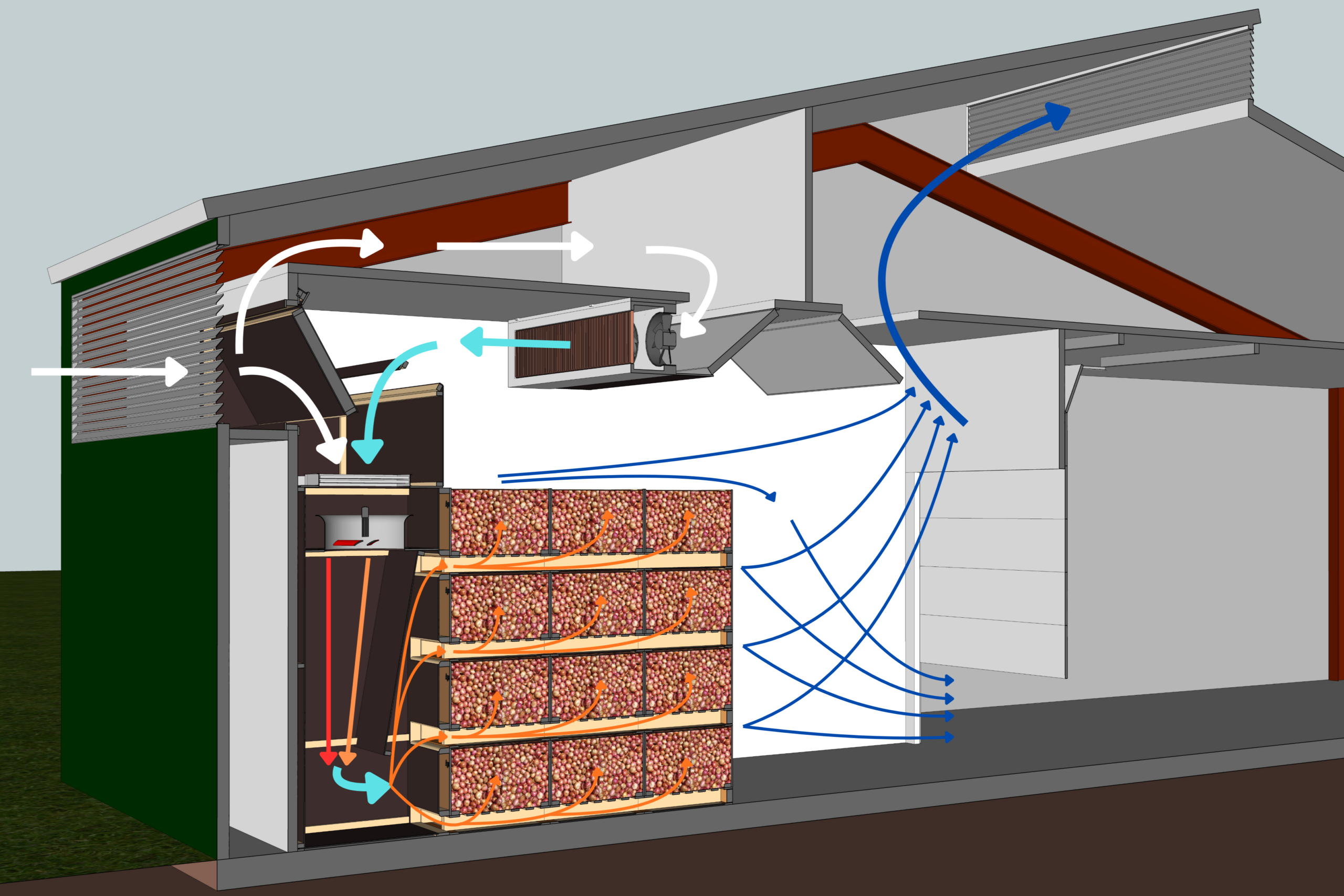

Principe van droging met een warmtepomp en droge buitenlucht;
Het afvoeren van vocht door droge (buiten)lucht is de goedkoopste manier om te drogen. Door een deel van de lucht bij de verdamper door condensatie sterk te drogen, wordt goede droging bij elke luchtconditie gegarandeerd. Door daarnaast ook de energie van de verdamper te gebruiken om de lucht uit de verdamper samen met de buitenlucht weer op te warmen wordt het de economisch meest rendabele en efficiënte droogmethode die er bestaat.
Belangrijk: De gedroogde lucht kan met geringe opwarming al veel vocht opnemen. Drogen met een lagere temperatuur is zo mogelijk. Dit verbetert de kwaliteit van uw product.
1
Aanzuiging van buitenlucht via een rooster (of overstek). Aangezogen buitenlucht komt direct via het buitenluik en/of via het luik achter de verdamper in de cel.
2
Buitenluik voor het direct aanzuigen van droge buitenlucht tijdens het voordrogen.
3
Via een luik in het plafond kan de verdamper buitenlucht aanzuigen.
4
Achter het aanzuigluik van de verdamper bevindt zich nog een luik voor de luchtafvoer.
5
Lucht die via het buitenluik wordt aangezogen, kan via de toegangsdeur van de cel worden afgevoerd.
6
De toegangsdeur wordt daarom tijdens het voordrogen gedeeltelijk geopend om alle aangezogen (en nu vochtige) buitenlucht weer af te voeren.
7
De ventilator zuigt lucht aan: a.Direct van buiten b.Uit de verdamper c.Uit het product (bij nadrogen/bewaren)
8
Bij de warmwaterbatterij (warmtewisselaar) wordt de lucht naar de gewenste temperatuur opgewarmd.

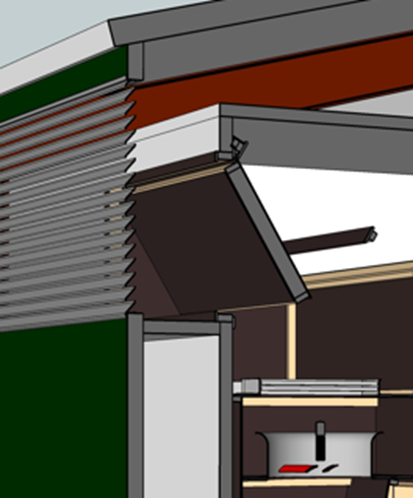

Buitenluik
Buitenluik sluit geleidelijk bij droger wordend product.
Wanneer veel vocht is afgevoerd kan met steeds minder buitenlucht het vocht worden afgevoerd.
Uiteindelijk sluit het buitenluik, wanneer bijvoorbeeld 70-80% van het vocht is afgevoerd.

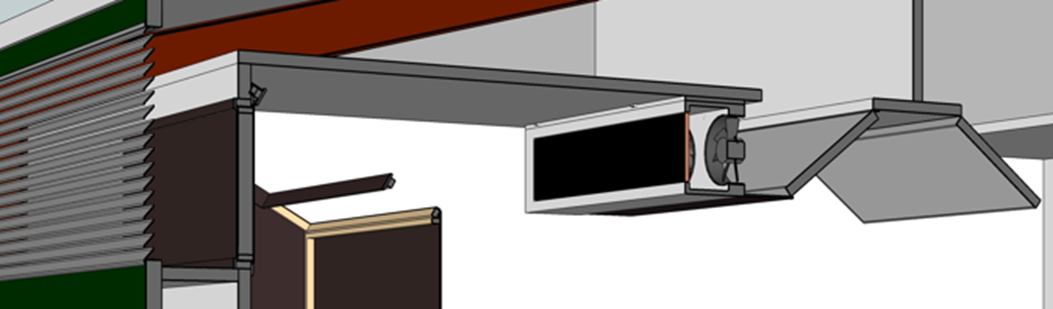

Verdamperluik
Er wordt nu alleen buitenlucht via de verdamper aangezogen.
- De gedroogde lucht uit de verdamper mengt nu volledig met de interne circulatie lucht.
- Deze gemengde lucht wordt steeds droger om zo gemakkelijk vocht uit het product te blijven afvoeren.

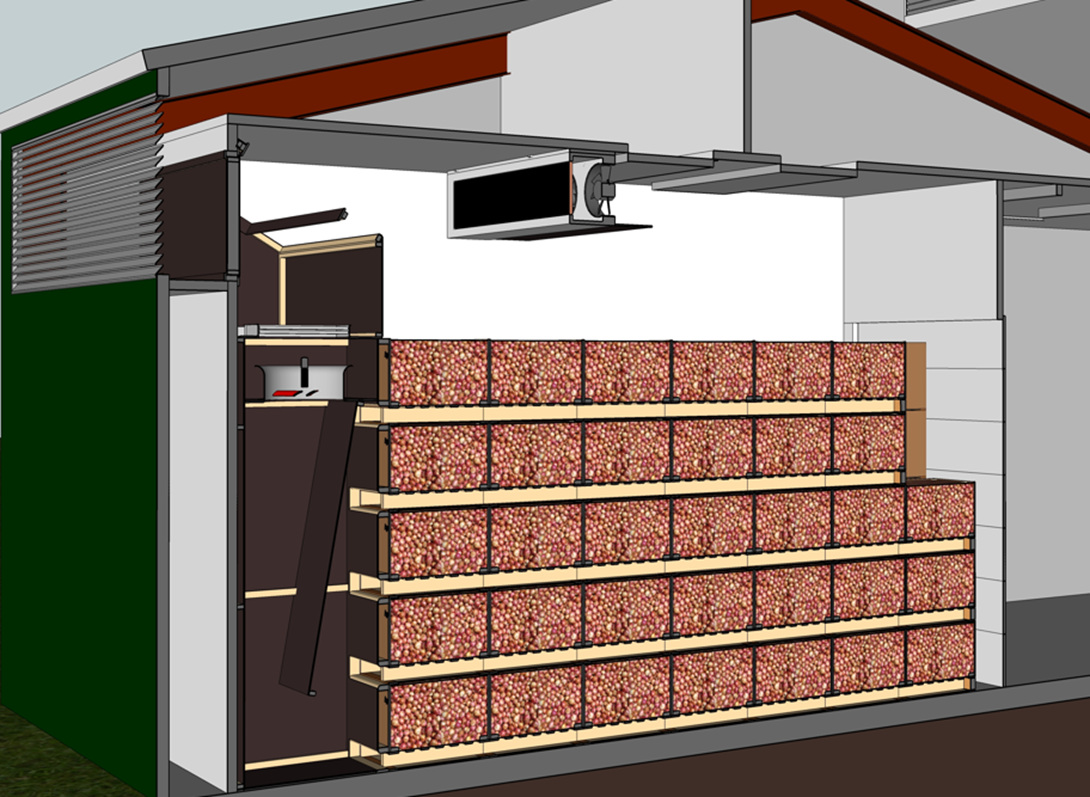

Interne Circulatie

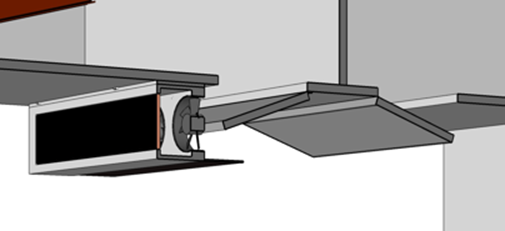

Wanneer de lucht uit het product steeds droger wordt is het gaandeweg minder interessant om (iets drogere) buitenlucht aan te zuigen. Het verdamperluik sluit
geleidelijk.
Wanneer de lucht in de cel droger is dan de buitenlucht, wordt alleen bij de verdamper door condensatie vocht afgevoerd.
Optimale bewaring met volledige controle
Omdat de luchtconditie in de cel volledig wordt gecontroleerd, wordt precies voldoende vocht afgevoerd voor een optimale bewaring met minimaal vochtverlies.
- Voordat het G-stadium wordt bereikt, kan nu het product met dezelfde warmtepomp (koelinstallatie) naar de gewenste temperatuur worden gekoeld. Deze temperatuur hangt af van de gewenste bewaartijd.
- Bewaring tot aan de volgende oogst is goed mogelijk waarbij de kwaliteit van het product maximaal behouden blijft.
Optimale bewaring met volledige controle
Hergebruik uw bestaande koelcellen!
Om met een bestaande koelinstallatie te drogen kan deze door een ervaren koelinstallateur worden omgebouwd naar een warmtepomp.
Installatie schematisch:
- Tijdens het koelproces komt vanuit de verdamper in de cel het gas vrij. Dit gaat naar de platenwarmtewisselaar.
- Daar wordt het water opgewarmd.
- Het afgekoelde gas stroomt weer naar de compressor.
- Het warme water stroom via het buffervat naar de cellen waar het water in de verwarmingsbatterij de lucht voor het drogen opwarmt.
Complete installatie
Drogen bij lage temperatuur, minimale aantasting door bacteriën dus optimale kwaliteit.
- Voordat het G-stadium start kan nu de knoflook in de cel met dezelfde installatie worden gekoeld naar -2°C tot -4C, hierdoor is het bij de klant langer houdbaar zonder spruitvorming.
- Tijdens het koelen blijft de luchtconditie (T/RV) continue op het gewenste niveau.
- Het bewaren kan zo tot de volgende oogst plaats vinden zonder kwaliteit problemen tijdens de bewaring
Overzicht van een warmtepomp met o.a. de compressoren (achteraan) en de platenwarmtewisselaar (linksboven voor) voor het opwarmen van water.
In de platenwarmtewisselaar wordt de energie van heet gas (koelmedium) afgegeven aan het water om via een warmwater radiator lucht bij de
drooginstallatie op te warmen.

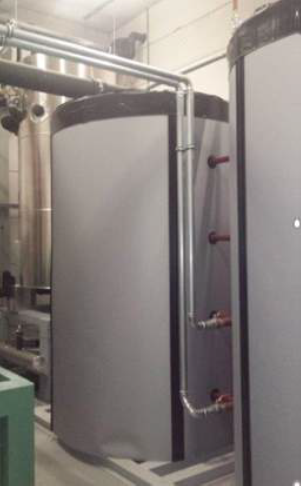

Het hete water wordt in één of meerdere buffertanks opgeslagen en vandaaruit
naar de droogsecties gevoerd.
ABC bij gebruik van CV installatie
Door het instellen van het evenwichtsvochtgehalte van de lucht wordt het zaad automatisch gedroogd tot het gewenste vochtgehalte.
Voor elk type drooginstallatie heeft Agratechniek unieke ABC-software ontwikkeld. Met deze software wordt de apparatuur aangestuurd en worden de instellingen beheerd om het gewenste droogresultaat te bereiken. De regeling wordt specifiek voor elke installatie gemaakt.
Op de afbeelding een voorbeeld van een drooginstallatie met 11 secties lucht verdeel systemen met centrale verwarming. Per sectie is informatie zichtbaar over de statussen en de gemeten waarden.
Door op een sectie op de hoofdpagina te klikken, opent u de bediening voor deze sectie. U ziet informatie over de gemeten waarden. Ook de activiteit en status van de apparatuur zijn zichtbaar: % regeling, kleur en mogelijke beweging.
Wanneer u op verschillende onderdelen drukt, wordt direct de gewenste instellingenpagina geopend.
Alle soorten ABC-software zijn zeer visueel en informatief. Dit maakt de configuraties begrijpelijk en eenvoudig te bedienen.
Samenvattend
Geconditioneerde droogkisten met warmtepomp voor energiezuinig drogen, koelen en bewaren
Geconditioneerde droogkisten met warmtepomp bieden een efficiënte oplossing voor het drogen, koelen en bewaren van agrarische producten in één installatie. Door gebruik te maken van gedroogde lucht en warmtepomptechnologie wordt het product bij lage temperaturen gedroogd, waardoor de kwaliteit optimaal behouden blijft.
Tijdens het droogproces wordt vocht eerst efficiënt afgevoerd met droge buitenlucht. Vervolgens wordt de lucht verder ontvochtigd via condensatie in de verdamper en opnieuw opgewarmd. Hierdoor ontstaat een energiezuinig en gecontroleerd droogproces, waarbij met lage temperaturen toch een hoge droogcapaciteit wordt bereikt.
Naarmate het product droger wordt, schakelt het systeem automatisch over naar interne luchtcirculatie, waarbij de lucht continu wordt ontvochtigd en hergebruikt. Dit minimaliseert energieverbruik en zorgt voor een stabiel droogklimaat, onafhankelijk van externe omstandigheden.
Met de ABC-software wordt het volledige proces automatisch aangestuurd. De luchtcondities worden continu gemeten en aangepast, zodat het product exact tot het gewenste vochtgehalte wordt gedroogd en vervolgens onder optimale omstandigheden kan worden gekoeld en opgeslagen.
Deze combinatie van drogen, koelen en bewaren maakt geconditioneerde droogkisten tot een betrouwbare, energie-efficiënte en hoogwaardige oplossing voor langdurige productkwaliteit en maximale houdbaarheid.
Met deze installatie kan je ook bevochtigen
Door elke installatie te voorzien van de benodigde sensoren houdt u grip op de luchtvochtigheid en de temperatuur van zowel inkomende als uitgaande luchtstromen. Zo heeft u inzicht in elke fase van het droogproces.
Alle informatie wordt doorgestuurd naar de ABC Controller waar alle data samenkomt.
Alle essentiële informatie: overzichtelijk gebaseerd op werkelijke indelingAlles op een rijtje
